Kam naudojamas litavimo dagčio pynimas?

Lydmetalio dagčio pynė, taip pat žinomas kaip „Desollinging Braid“ ar „Simply Wick“, yra nepakeičiamas įrankis elektronikos remonto ir surinkimo srityje. Ši universali medžiaga yra skirta efektyviai pašalinti nepageidaujamą litavimą iš spausdintų plokščių (PCB), komponentų ir jungčių. Čia yra išsamus žvilgsnis į tai, kam naudojamas litavimo dicko pynimas ir kaip jis veikia.

Kas yra litavimo dagčio pynė?

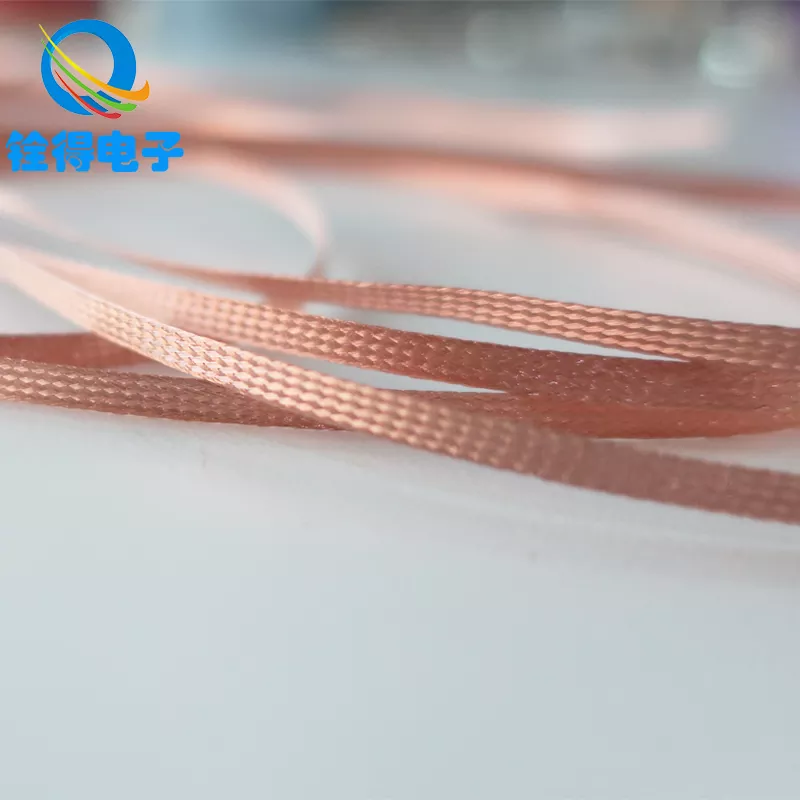

Lydmetalio dagčio pynėSusideda iš įstrigusios vario vielos, paimtos kartu, kad sudarytų lanksčią, šilumos laidinę ritę. Šis dizainas leidžia efektyviai perduoti šilumą, todėl jis yra idealus nykstant. Vario viela dažnai padengta srautu - cheminiu agentu, padedančiu išvalyti metalo paviršių ir sustiprinti litavimo srautą. Kai kurios dagtys yra iš anksto suplaktos, o kiti reikalauja, kad vartotojas galėtų pritaikyti srautą atskirai.

Lydmetalio dagčio pynimo naudojimas

Pašalinant perteklių

Lydymo dagčio pynimas pirmiausia naudojamas norint pašalinti perteklinį ar nepageidaujamą litavimą iš PCB. Tai ypač naudinga taisant klaidas, padarytas litavimo proceso metu, pavyzdžiui, sujungimas tarp gretimų trinkelių ar per daug padengtas komponentas. Padėkite dagtį virš plokštės su pertekliaus litavimu ir tepdami šilumą su litavimo lygintuvu, litavėjas įbrėžiamas į pynę, paliekant švarų paviršių.

Komponentų pašalinimas

Keičiant ar pašalinant elektroninius komponentus, dažnai būtina nusileisti. Lydymo dagčio pynimas yra tikslus ir kontroliuojamas būdas pašalinti litavietę iš komponentų laidų ar trinkelių nepažeidžiant aplinkinių komponentų ar paties PCB. Tai ypač svarbu dirbant su „Surface Mount“ įrenginiais (SMD) ar kitais subtiliais komponentais.

Remontas ir priežiūra

Elektronikos remonto technikai dažnai naudoja litavimo dagčio pynę, kad atitiktų sugedusias jungtis arba pakeistų pažeistus komponentus. Pašalindami seną lydmetalį, jie gali sukurti švarų paviršių, kad būtų galima sukurti naujas, patikimas jungtis. Be to, mėgėjai ir „pasidaryk pats“ entuziastai naudoja „Wick“, kad prižiūrėtų ir modifikuotų savo elektroninius prietaisus, užtikrindami optimalų našumą ir patikimumą.

Valymas ir paruošimas

Prieš lituodami naujus komponentus ar remontuojant, būtina išvalyti PCB ir komponentus bet kokio likusio litavimo ar srauto laidus. Litpinimo dagčio pynimas gali būti naudojamas šiems teršalams pašalinti, užtikrinant švarų ir patikimą litavimo jungtį. Šis paruošimo žingsnis yra labai svarbus siekiant aukštos kokybės litavimo rezultatų.

Kaip naudoti litavimo dagčio pynę

Naudojant litavimo dagčio pynę, yra gana paprasta, tačiau norint įvaldyti reikia tam tikros praktikos. Čia yra pagrindiniai veiksmai:

Paruoškite teritoriją

Dėvėkite apsaugines priemones, tokias kaip pirštinės ir apsauginiai akiniai, kad apsisaugotumėte nuo karščio ir galimų nudegimų. Užtikrinkite tinkamą ventiliaciją, kad išvengtumėte kvėpavimo kenksmingais dūmais.

Atsikiša dagtis

Iš jos ritės atsipalaiduokite keliais coliais pynės. Jei dagtis nėra iš anksto nušviestas, panardinkite galą į srauto konteinerį, kad jį padengtumėte.

Padėkite dagtį

Uždėkite dagčio dengtą dengtą galą virš teritorijos pertekliniu litavimu. Įsitikinkite, kad dagtis gerai kontaktuoja su litavimu, kad palengvintų šilumos perdavimą.

Tepkite šilumą

Palieskite karšto litavimo geležies galiuką prie dagčio. Šiluma sukels srautą suaktyvinti ir lydmetalis ištirps. Soldmainiui tirpstant, jis bus įtrauktas į pynę kapiliarų veikimu.

Pašalinkite dagtį

Nuėmus lydmetrą, atsargiai pakelkite dagtį nuo PCB. Būkite atsargūs ir nelieskite karšto dagčio rankomis.

Patikrinkite ir pakartokite

Patikrinkite plotą, kad būtų pašalintas visas litavimo perteklius. Jei reikia, pakartokite procesą, kol bus pasiektas norimas švaros lygis.

Lydymo dagčio pynimo nauda

Įperkamumas:Lydmetalio dagčio pynėyra ekonomiškai efektyvus sprendimas, skirtas apleisti programas.

Paprastas naudojimas: Net pradedantieji gali naudoti „Wick“, kad pašalintų perteklinį lydmetrą su minimalia praktika.

Universalumas: „Wick“ yra įvairių dydžių ir ilgio, kad patenkintų skirtingus nykimo poreikius.

Tikslumas: Pynės dizainas leidžia tiksliai valdyti nuolaidų procesą, sumažinant aplinkinių komponentų pažeidimus.
