Ar ESD įžeminimo kabelis yra raktas į patikimą statinį valdymą šiuolaikinėje elektronikoje?

Šiuo metu, kai elektrostatinė iškrova (ESD) gali tyliai sugriauti jautrius elektroninius komponentus ir gamybos linijas,ESD įžeminimo kabelisyra pagrindinis įtaisas, užtikrinantis saugius išleidimo kelius.

Kas yra ESD įžeminimo kabelis ir raktų specifikacijos

Apibrėžimas ir tikslas

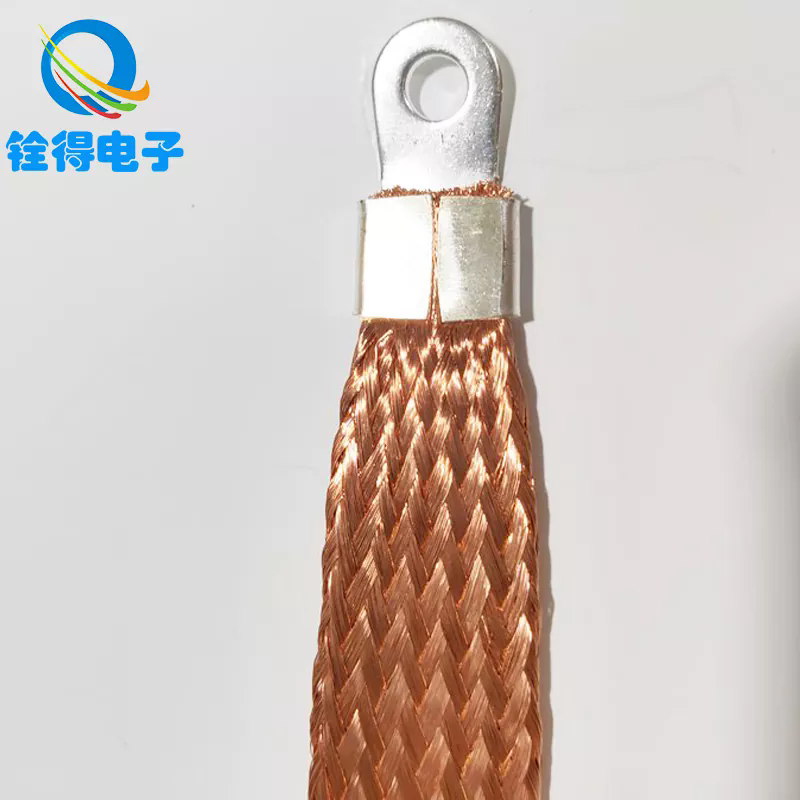

AnESD įžeminimo kabelis(taip pat vadinamas ESD įžeminimo laidu arba statinės iškrovos kabeliu) yra laidus kabelis, jungiantis darbastalį, riešo dirželį, jonizatoriaus rėmą arba ESD kilimėlį prie nustatyto įžeminimo taško. Jo funkcija yra sukurti mažo pasipriešinimo kelią, kad statiniai krūviai būtų saugiai išsklaidomi į žemę, užkertant kelią nekontroliuojamiems elektrostatinės iškrovos įvykiams, kurie gali sugadinti komponentus arba sukelti gedimus.

Pagrindiniai ESD įžeminimo kabelio parametrai

Žemiau yra standartinė specifikacijų lentelė, iliustruojanti tipinius parametrus, naudojamus renkantis arba vertinant tokius kabelius:

Šie parametrai gali skirtis priklausomai nuo taikomosios aplinkos, reguliavimo normų ir klientų reikalavimų.

Pagrindinė šio straipsnio tema

Pagrindinis tikslas čia yra paaiškintikodėl ESD įžeminimo kabelis yra labai svarbus statiniam valdymui, kaip jį išsirinkti, įrengti ir prižiūrėti, irkokios ateities tendencijos formuoja jos raidą. Be to, straipsnis atsakys į du dažniausiai užduodamus klausimus ir padės jums ieškoti Quande prekės ženklo sprendimų.

Kodėl ESD įžeminimo kabelis yra svarbus – privalumai ir vaidmuo

Kodėl statinis valdymas yra labai svarbus

• Jautrios elektronikos apsauga: Šiuolaikinius integrinius grandynus, paviršinio montavimo įrenginius ir jutiklius gali sugadinti mažos elektrostatinės iškrovos (dažnai mažesnės nei 100 V).

• Išeiga ir kokybė: Statiniai įvykiai gali sukelti paslėptą žalą, sumažinti gaminio patikimumą ir sukelti lauko gedimus.

• Saugumas ir atitiktis: Daugelis elektronikos gamybos standartų (pvz., ANSI/ESD S20.20, IEC 61340) reikalauja apibrėžtų įžeminimo kelių ir varžos ribų.

Taigi ESD įžeminimo kabelis yra gyvybiškai svarbus ESD valdymo programos komponentas.

Aukštos kokybės ESD įžeminimo kabelio privalumai

1. Kontroliuojamas išleidimas: Integruotas rezistorius (dažniausiai 1 MΩ) užtikrina, kad statinė elektra būtų išsklaidyta saugiu, kontroliuojamu greičiu, sumažinant lanko ar kibirkščių susidarymo riziką.

2. Lankstumas ir mechaninis tvirtumas: Kai viduje yra blizgučiai arba vijų varis, kabelis patikimiau ištveria lenkimą ir kasdienį susidėvėjimą nei kietas laidininkas.

3. Nuoseklumas laikui bėgant: Aukštos kokybės izoliacija atspari trinčiai, drėgmei ir cheminiam poveikiui, išsaugo našumą gamyklinėje aplinkoje.

4. Sąveika: Standartinės jungtys (bananų kištukas, aligatoriaus spaustukas, fiksavimo lizdai) užtikrina, kad kabelis būtų suderinamas su įvairia įžeminimo infrastruktūra.

5. Ekonomiškumas: Palyginti su aktyviosiomis iškrovimo sistemomis ar jonizatoriais, pasyvus kabelis yra pigus, tačiau jis yra statinio valdymo pagrindas.

Pagrindinis vaidmuo ESD valdymo programoje

• Ryšys tarp operatoriaus ir bendro taško: Riešų arba kulnų dirželių kabelis užtikrina, kad operatorius išliktų ant žemės potencialo.

• Kilimėlių ar įrangos jungtis su įžeminimu: ESD kilimėliai arba darbiniai paviršiai priklauso nuo tokių kabelių, kad būtų galima įkrauti į įrenginio žemę.

• Atsarginė kopija ir perteklius: Sudėtingose ​​ESD sistemose keli įžeminimo keliai sumažina vieno taško gedimus.

Kokybės ir atitikties požiūriu aplaidumas nurodant ar patvirtinant ESD įžeminimo kabelį gali pakenkti visai statinei valdymo programai.

Kaip pasirinkti, įdiegti ir prižiūrėti ESD įžeminimo kabelį

Tinkamo kabelio pasirinkimas (kaip)

Renkantis ESD įžeminimo kabelį, apsvarstykite šiuos veiksmus:

• Patikrinkite atsparumo reikalavimą: Įsitikinkite, kad kabelis atitinka 1 MΩ leistiną nuokrypį (arba pagal atitinkamą standartą).

• Pasirinkite jungties tipą: Pasirinkite su jūsų įranga suderinamas jungtis (bananų kištuką, fiksavimo lizdą, aligatoriaus spaustuką).

• Svarbus ilgis: Pasirinkite ilgį, kad būtų galima lengvai pasiekti be per didelio laisvumo (1,2 m yra įprasta).

• Patikrinkite mechaninį dizainą: Blizgus arba pintas laidas padeda atsispirti nuovargiui dėl lenkimo.

• Izoliacijos ilgaamžiškumas: Pramoninėje aplinkoje naudokite medžiagas, kurios yra gerai atsparios dilimui, chemikalams ir temperatūrai.

• Sertifikatai ir bandymų ataskaitos: paprašykite gamintojo bandymų ataskaitų (atsparumo, izoliacijos gedimo, traukos jėgos).

Diegimo gairės (kaip)

Tinkamas montavimas yra veiksmingumo raktas:

1. Pirmiausia prijunkite laidą prie riešo dirželio arba kilimėlio, tada į bendrą įžeminimo tašką.

2. Užfiksuokite bendrą taškąprie žinomo įžeminimo arba įžeminimo šynos.

3. Venkite staigių lenkimų ar įlenkimų— kabeliai turi turėti švelnias kilpas, kad sumažintų įtampą.

4. Važiuokite toliau nuo aukštos įtampos arba triukšmingų linijųkad būtų išvengta elektros trikdžių.

5. Atlikite periodinius bandymus, paprastai kas mėnesį arba kas ketvirtį, siekiant patvirtinti tęstinumą ir atsparumą.

6. Pakeiskite pažeistus arba susidėvėjusius laidusnedelsiant – net dėl ​​nedidelių lūžių ar izoliacijos įtrūkimų kabelis gali tapti neveiksmingas.

Priežiūra ir patvirtinimas (kaip)

• Naudokite anESD stendo atsparumo testerisišmatuoti pasipriešinimą tarp operatoriaus arba kilimėlio ir bendro taško.

• Išmatuota varža turi neviršyti tolerancijos (pvz., 0,9–1,2 MΩ).

• Patikrinkite, ar striukėje nėra įpjovimų, įbrėžimų ar nepakitusios spalvos.

• Švelniai sulenkite kabelį, kad pastebėtumėte vidinio laido trūkimo požymius (nutrūkstamą tęstinumą).

• Dokumentuokite kiekvieną testą – atsekamumas yra svarbus kokybės ir audito režimuose.

Bendrosios programos

• Elektronikos surinkimo linijos: Kiekvienai operatoriaus vietai (riešo dirželiui) arba darbo vietos kilimėliui.

• Suoliukų remontas ir pertvarkymas: Apsauga litavimo, tikrinimo ir tvarkymo metu.

• Švarios patalpos ir puslaidininkių gaminiai: Kai statinis valdymas yra labai svarbus derliui.

• Laboratorijos ir MTEP laboratorijos: prototipų kūrimo ir testavimo aplinkoms.

• Pakavimo ir ESD saugios siuntimo zonos: Įžeminti laidžius padėklus ir transportavimo sistemas.

Ateities tendencijos, iššūkiai ir integracija

Tobulėjantys standartai ir jų laikymasis

Standartai kaipIEC 61340irANSI/ESD S20.20vis dažniau reikalauja griežtesnio patvirtinimo, atsekamumo ir audito atitikties. Gamintojai ir naudotojai turės dažniau atlikti auditą ir pateikti dokumentais pagrįstus tinkamo įžeminimo praktikos įrodymus. ESD įžeminimo kabelis turi atitikti besikeičiančias atsparumo tolerancijas ir medžiagų saugos reikalavimus.

Išmanusis ir skaitmeninis stebėjimas

Gali būti įtraukti naujos kartos kabeliaiįterptieji jutikliai arba išmanieji lustaistebėti kabelio vientisumą, pasipriešinimo poslinkį ir naudojimo ciklus. Šie „išmanieji kabeliai“ įspėtų priežiūros sistemas, jei pasipriešinimas nukrypsta už diapazono ribų arba gresia mechaniniai pažeidimai.

Medžiagos ir ilgaamžiškumo patobulinimai

Pažanga įnanomedžiagos, didelio našumo polimerai, o atsparesni laidininkai (pvz., pasidabruoti blizgučiai, anglies nanovamzdelių kompozitai) prailgins tarnavimo laiką, pagerins lankstumą ir sumažins gedimų dažnį atšiaurioje aplinkoje.

Integracija su IoT ir MES sistemomis

Visiškai skaitmenizuotose gamyklose kiekvienas įžeminimo kabelis gali turėti ID arba signalą, susiejantį jį su kabeliuGamybos vykdymo sistema (MES). Tai leidžia matyti techninės priežiūros intervalus, operatoriaus laikymąsi ir statinės kontrolės būklę realiuoju laiku.

Iššūkiai, kuriuos reikia įveikti

• Balansavimaskaina, palyginti su išplėstinėmis funkcijomis: Išmanieji kabelių sprendimai gali padidinti sąnaudas, o tai gali turėti įtakos jų pritaikymui mažesnės maržos sektoriuose.

• Aplinkos įtempimas ir susidėvėjimas: Didelė drėgmė, cheminių medžiagų poveikis ir dilimas išlieka nuolatine grėsme.

• Vartotojo atitiktis: Net naudojant aukščiausios pakopos kabelius, netinkamas ryšys arba vartotojo priežiūra kenkia veikimui.

Dažnai užduodami klausimai (DUK)

1 klausimas: kokią varžą paprastai turėtų turėti ESD įžeminimo kabelis?
A1: Tipiškas tikslas yra1 MΩ ±10 %(t. y. nuo 0,9 MΩ iki 1,1 MΩ). Šis rezistorius saugiai riboja iškrovos srovę, tuo pačiu leisdamas statinei elektrai tekėti į žemę. Kai kuriose sąrankose priimtina 0,75–1,25 MΩ tolerancijos juosta, atsižvelgiant į standartą arba kliento reikalavimus.

2 klausimas: kaip dažnai reikia tikrinti ar pakeisti ESD įžeminimo kabelį?
A2: Bandymas turėtų įvykti bent jaukas mėnesį arba kas ketvirtį, priklausomai nuo jūsų kokybės režimo ir audito dažnumo. Jei matavimai nukrypsta nuo leistinosios nuokrypos arba apvalkalas yra pažeistas (įpjovimų, įbrėžimų, spalvos pakitimų), kabelis turi būtinedelsiant pakeistas. Mechaninis nuovargis arba pertraukiamas tęstinumas lenkimo metu yra gedimo ženklas.

Santrauka ir prekės ženklo įvadas

TheESD įžeminimo kabelisyra pagrindinis, tačiau dažnai neįvertintas elementas bet kurioje veiksmingoje statinio valdymo programoje. Supratimaskątai yra,kodėltai svarbu gaminio išeigai, patikimumui ir saugai, irkaippasirinkti, įdiegti, išbandyti ir prižiūrėti yra tvirtos ESD strategijos pagrindas. Žvelgiant į ateitį, išmanioji kabelių integracija, daiktų interneto ryšys, pažangios medžiagos ir griežtesni standartai lems šios technologijos raidą.

kadasiūlo visą spektrą ESD įžeminimo sprendimų, įskaitant patvarius, sertifikuotus ESD įžeminimo kabelius, sukurtus ilgam eksploatavimui, pastoviam veikimui ir sklandžiai integracijai į pažangias gamybos sistemas. Jei reikia pritaikytų specifikacijų, techninės pagalbos ar pirkimo užklausų,susisiekite su mumis.
