Kodėl variniai pinti laidai svarbesni, nei manote?

Abstraktus

Variniai pinti laidaiatrodo paprasta – daug mažų sruogelių supinta į plokščią arba vamzdinę pynę, bet jos sėdi susikirtimo vietoje elektrinis veikimas ir mechaninė tikrovė. Jei kada nors matėte, kaip po kelių mėnesių vibracijos nutrūksta įžeminimo diržas, stebėkite, kaip spintelė įkaista jungties taške arba persekiojant protarpines EMI problemas, kurios „išnyksta“ patikrinimo metu, pagrindinė priežastis dažnai slypi pynimo pasirinkime, užbaigimo būdas ir paviršiaus kontakto kokybė.

Šiame vadove sužinosite, kuo pintas varis skiriasi nuo kietų laidininkų, kaip pritaikyti pynimo konstrukciją prie jūsų naudojimo atvejų, ko prašyti pirkime (kad nespėtumėte) ir kaip išvengti dažniausiai pasitaikančių montavimo klaidų, kurios paverčia gerą pynę blogas ryšys.

Turinys

Kontūras

1. Išverskite realaus pasaulio skausmo taškus į pynimo reikalavimus
2. Supraskite pynimo struktūrą ir kodėl ji elgiasi kitaip nei vientisa viela
3. Pasirinkite dengimą, geometriją ir galą pagal aplinką ir judesį
4. Naudokite paprastą specifikacijų kontrolinį sąrašą, kad sumažintumėte tiekėjų srautą pirmyn ir atgal
5. Tinkamai sumontuokite, kad atsparumas būtų mažas, o patikimumas – aukštas

Kokias problemas išsprendžia vario pinti laidai?

Dauguma pirkėjų nepradeda galvodami „man reikiaVariniai pinti laidai. Jie prasideda nuo problemos:

• Vibracija ir judėjimas:Kietųjų laidininkų nuovargis. Pynės lankstosi ir paskirsto įtampą daugelyje sruogų.
• Įžeminimo ir sujungimo patikimumas:Tinkamai sumontuota ir nutraukta pynė gali sukurti mažos varžos kelią.
• Karštieji taškai prisijungimo taškuose:Prasta kontaktinė sritis, netinkamas antgalis/apspaudimas arba per mažo dydžio pynė gali sutelkti šilumą.
• EMI ir triukšmo problemos:Tam tikrais įžeminimo / sujungimo ir ekranavimo kontekstuose pynės padeda valdyti aukšto dažnio trukdžių kelius.
• Korozinė arba drėgna aplinka:Netinkama paviršiaus apdaila gali oksiduotis, padidinti atsparumą ir sukelti periodinius gedimus.
• Pirkimų painiavos:Vien „pynimo plotis“ neapibrėžia našumo; statyba ir nutraukimas yra vienodai svarbūs.

Kas yra variniai pinti laidai ir kaip jie gaminami?

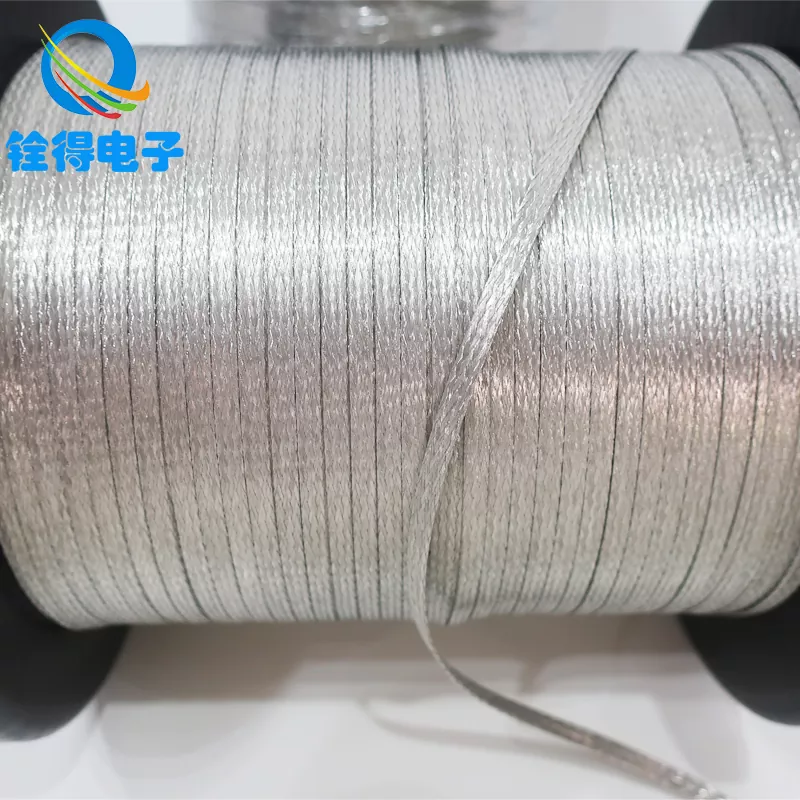

Variniai pinti laidaiyra austi iš kelių smulkių varinių gijų. Tokia struktūra suteikia du praktinius pranašumus:lankstumas(pynė juda nekoncentruodama streso viename taške) irperteklius(daugelis sruogų dalijasi srove ir apkrova).

Tačiau „pynė“ nėra vienas dalykas. Štai pagrindiniai konstrukcijos kintamieji, kurie keičia našumą:

• Sriegio skersmuo ir skaičius:Smulkesnės sruogos paprastai geriau lankstosi; daugiau sruogų gali dalytis srove ir pagerinti patvarumą.
• Pynės modelis ir padengimas:Tvirtesnės pynės dažnai išlaiko formą ir geriau kontaktuoja; laisvesnės pynės gali būti lankstesnės, tačiau mechaniškai mažiau tvirtos.

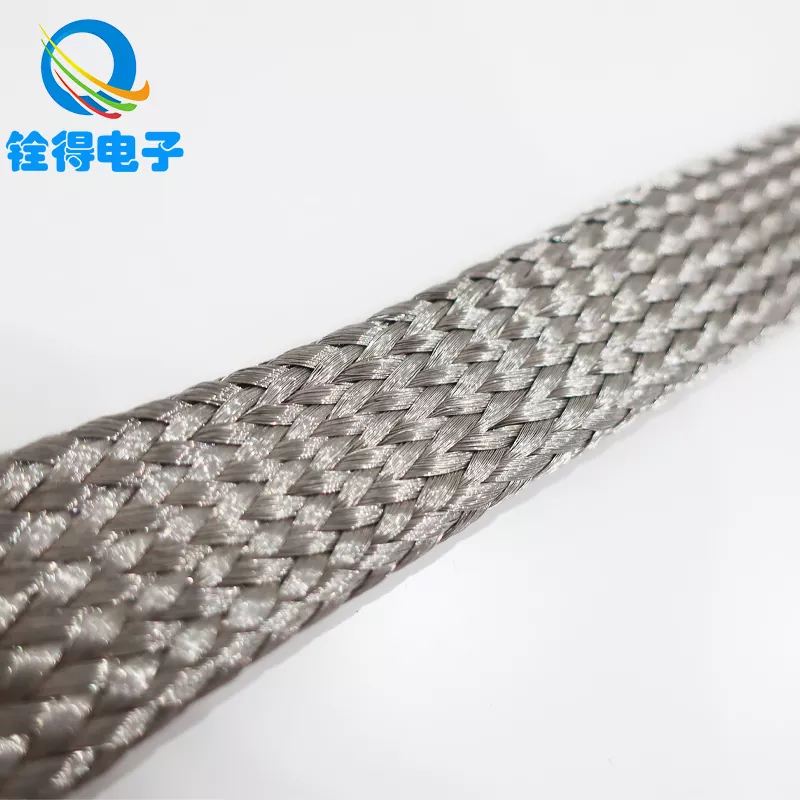

• Forma:Plokščios pynės yra įprastas įžeminimo diržams; vamzdinės pynės tam tikrose konstrukcijose gali būti naudojamos kaip rankovės arba išplečiamas ekranas.
• Paviršiaus apdaila:Pliko vario ir dengto vario variantai (dažnai pasirenkami dėl atsparumo korozijai ir litavimo).
• Nutraukimo būdas:Suspaudimo, suvirinimo, litavimo arba varžtų gnybtų sąsajos – čia gimsta daug gedimų.

Patarimas: jei jūsų tiekėjas prašo tik „pločio“ ir „ilgio“, greičiausiai einate į nesutampančius lūkesčius. Geras pardavėjas aptars aplinką, judėjimą ir nutraukimą.

Kur juos naudoti (o kur ne)?

Variniai pinti laidaidažniausiai pasirenkami, kai jungtis turi nešti srovę (arba užtikrinti mažos varžos sujungimo kelią). valdyti judesį ar vibraciją.

Kaip išsirinkti tinkamą pynę

Jei norite pirkimams palankaus būdo specVariniai pinti laidai, naudokite šį nuoseklų kontrolinį sąrašą. Netvarkingus simptomus paverčia aiškiais reikalavimais.

• Apibrėžkite darbą:įžeminimo / sujungimo dirželis, lanksti jungtis, ekranavimo įvorė arba srovės jungtis.
• Apytikslis elektros poreikis:dabartinis lygis, darbo ciklas ir priimtinas temperatūros kilimas (venkite spėlioti – naudokite sistemos duomenis).
• Apibūdinkite mechaninę tikrovę:nuolatinė vibracija, atsitiktinis lankstymas, vyrių judėjimas arba šiluminio plėtimosi ciklai.
• Pasirinkite formą:plokščia pynė diržams ir surišimui, vamzdinė pynė movoms arba išplečiama danga tam tikruose mazguose.
• Pasirinkite aplinkos apdailą:drėgnas / sūrus oras, pramoniniai dūmai arba patalpų švari spinta.
• Išsami užrakto nutraukimo informacija:antgalio tipas, varžto dydis, tarpai tarp angų, užspaudimo/suvirinimo procesas ir tai, ar galus reikia skardinti ar įvores.
• Planuoti apsaugą:abrazyvinės rankovės, izoliacijos sluoksniai arba įtempimo mažinimas, jei pynė gali trintis ant aštrių kraštų.

Įprastų pynimo variantų palyginimo lentelė

Žemiau pateikiamas praktinis palyginimas, kurį galite nukopijuoti į RFQ. Jame dėmesys sutelkiamas į tai, kas keičiasi realiame pasaulyje, o ne tik į tai, kas kataloge atrodo kitaip.

Profesionalų patarimas: lygindami tiekėjus paprašykite jų nurodyti konstrukcijos detales (gijos skersmenį / skaičių, pynimo aprėptį ir nutraukimo specifikacijas). „Ekvivalentiškas plotis“ nėra lygiavertis veikimas.

Pirkėjai turėtų paprašyti kokybės patikrinimų ir dokumentų

Jei jūsų projektas jautrus – galios elektronika, pramoninė įranga, geležinkeliai, EV posistemiai ar bet koks saugai svarbus žemės kelias – gydykiteVariniai pinti laidaikaip a komponentas, o ne prekė. Štai švarus kokybės užtikrinimo užklausų sąrašas, kuris veikia neperkraunant tiekėjo:

• Įeinančių medžiagų kontrolė:vario rūšies aprašymas, dengimo aprašymas (jei taikoma) ir partijos atsekamumas
• Elektrinis patikrinimas:atsparumo / tęstinumo tikrinimo metodas ir priėmimo kriterijai (ilgiui arba rinkiniui)
• Nutraukimo patvirtinimas:suspaudimo aukščio / pločio įrašai (jei suspausti), traukimo bandymo metodas ir vizualinio patikrinimo standartas
• Matmenų valdymas:pločio/storio tolerancija, tarpų tarp skylių leistina nuokrypa (jei sumontuota su antgaliais)
• Atitikties dokumentai:CoC / CoA, jei reikia, ir aplinkosaugos atitikties pareiškimus, kurių reikalauja jūsų rinka
• Pakavimas ir tvarkymas:apsauga nuo susisukimų, užteršimo ir oksidacijos gabenimo / sandėliavimo metu

Geriausios diegimo praktikos, kurios apsaugo nuo gedimų

Net geriausiasVariniai pinti laidaigali nepavykti, jei įdiegta kaip pasekme. Tai yra klaidos, kurios sukelia periodinius gedimus, kaitinimas arba ankstyvas mechaninis gedimas:

• Nešvarūs kontaktiniai paviršiai:Dažai, oksidacija arba alyva padidina atsparumą. Paruoškite metalo ir metalo sąsają.
• Nepakankamas kontaktinis plotas:Mažytė poveržlė ant plačios kasytės gali sukurti karštą vietą. Norėdami visiškai susisiekti, naudokite tinkamą aparatinę įrangą.
• Staigūs posūkiai šalia galų:Lenkimas tiesiai prie auselės sutelkia įtampą – palikite švelnų perėjimą ir sumažinkite įtampą.
• Laikui bėgant sumažėjęs sukimo momentas:Vibracija gali atpalaiduoti sąnarius. Naudokite savo dizainui tinkamus užrakinimo būdus ir dar kartą patikrinkite priežiūros ciklus.
• Abrazyvinis poveikis:Jei pynė trinasi į kraštą, uždėkite apsauginę movą arba pakeiskite ją.
• Neteisingas kelio planavimas:Jei įmanoma, laikykite dirželius trumpus ir venkite nereikalingų kilpų, kurios padidina varžą.

Jei jūsų gedimo režimas yra „paleidimo metu jis veikė, bet vėliau nepavyksta“, apdorokite diegimo sąsają (paviršiaus paruošimas + sukimo momentas + aparatinė įranga + įtempių sumažinimas) kaip elektros projektavimo dalis.

Darbas su Dongguan Quande Electronics Co., Ltd.

Jei perkateVariniai pinti laidaiįžeminimo diržams, sujungimo jungtims ar lanksčioms jungtims greičiausias kelias į patikimą rezultatą yra tiekėjas kuris kalba ir „inžinerija“, ir „pirkimas“.Dongguan Quande Electronics Co., Ltd.savo pintus varinius gaminius išdėsto pagal praktinius konstravimo poreikius: konfigūruojami matmenys, programomis pagrįsti pynimo pasirinkimai ir surinkimo parinktys, atitinkančios realius diegimo apribojimus.

Kai susisieksite, gausite geresnių rekomendacijų (ir mažiau pataisymų), jei iš anksto pasidalinsite trimis dalykais:

• Jūsų paraiška:įžeminimo dirželis, lanksti jungtis, surišimo dirželis arba rankovių tipo pynė
• Jūsų aplinka:patalpų spinta, drėgnas augalas, pakrantės oras, vibracijos lygis
• Jūsų nutraukimo planas:varžto dydis / tarpai tarp skylių, auselės tipas ir ar jums reikia iš anksto sumontuotų galų

DUK

Kl.: Ar variniai pinti laidai yra geresni už vientisą įžeminimo laidą?

Dažnai taip diržams ir jungtims, kurios juda arba vibruoja. Pynės lankstumas padeda išvengti nuovargio ir išlaiko jungtį stabilią, su sąlyga, kad galai ir kontaktiniai paviršiai yra padaryti teisingai.

K: Ar turėčiau rinktis pliko vario ar alavuoto vario pynę?

Plikas varis gali būti ekonomiškas kontroliuojamoje aplinkoje. Esant drėgnoms arba silpnai korozinėms sąlygoms, dažniausiai pasirenkama padengta danga, kuri padeda išlaikyti stabilų paviršiaus elgesį laikui bėgant. Geriausias pasirinkimas priklauso nuo ekspozicijos, priežiūros ciklų ir nutraukimo būdo.

Kl.: Kas svarbiau: pynimo plotis ar pynės konstrukcija?

Konstrukcija svarbi bent tiek, kiek plotis. Sruogų skaičius / skersmuo, pynimo sandarumas ir galų kokybė dažnai lemia ilgaamžiškumą ir realaus atsparumo stabilumą.

K: Kodėl įžeminimo dirželiai įkaista?

Įkaitimas paprastai rodo pasipriešinimą jungties vietoje – prastą paviršiaus paruošimą, mažą kontaktinį plotą, laisvą sukimo momentą arba netinkamą techninę įrangą. Pintinė gali būti gera; sąsaja yra kaltininkas.

Kl.: Ką turėčiau įtraukti į varinių pintų laidų užklausą?

Įtraukite taikymo sritį, ilgį, pločio / storio diapazoną (arba tikslinį skerspjūvį), aplinką, judesio / vibracijos aprašymą, galutinę informaciją (skylės dydį / tarpą, antgalius) ir visus reikiamus dokumentus.

Uždarymo mintys

PirkimasVariniai pinti laidaiPalengvės, kai nustosite juos laikyti „tik variais“ ir pradėsite juos laikyti veikiančia elektros ir judesio sąsaja. Apibrėžkite aplinką, užrakinkite galą, patikrinkite kokybę ir įdiekite, atsižvelgdami į kontaktų fiziką – ir išvengsite brangiausių gedimų: pertrūkių.
