Kodėl Solder Wick Braid Wire išlitavimas tampa švaresnis ir saugesnis?

Straipsnio metmenys

• Paaiškinkite pinto vario lydmetalio pašalinimo principą.
• Įprastus gedimus (trinkelių pakėlimą, apdegusios lentos, likučius, lėtą perdirbimą) nustatykite prie pagrindinių priežasčių.
• Pateikite praktišką pirkimo/atrankos sistemą: plotis, pynimas, srauto stilius, pakuotė, konsistencija.
• Atlikite pakartojamą techniką, kuri sumažina šilumą ir maksimaliai padidina kapiliarų veikimą.
• Pateikite paprastą informacinę lentelę ir „greito gelbėjimo“ trikčių šalinimo skyrių.
• Atsakykite į dažniausiai pirkėjų ir technikų užduodamus klausimus prieš rinkdamiesi tiekėją.

Kas yra Solder Wick Braid Wire ir ką ji iš tikrųjų išsprendžia

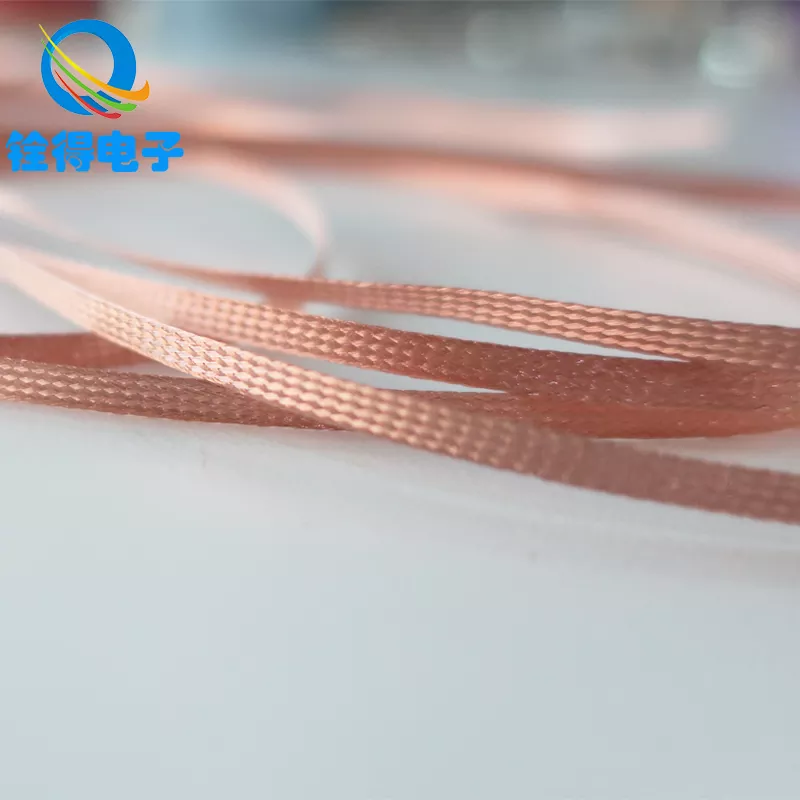

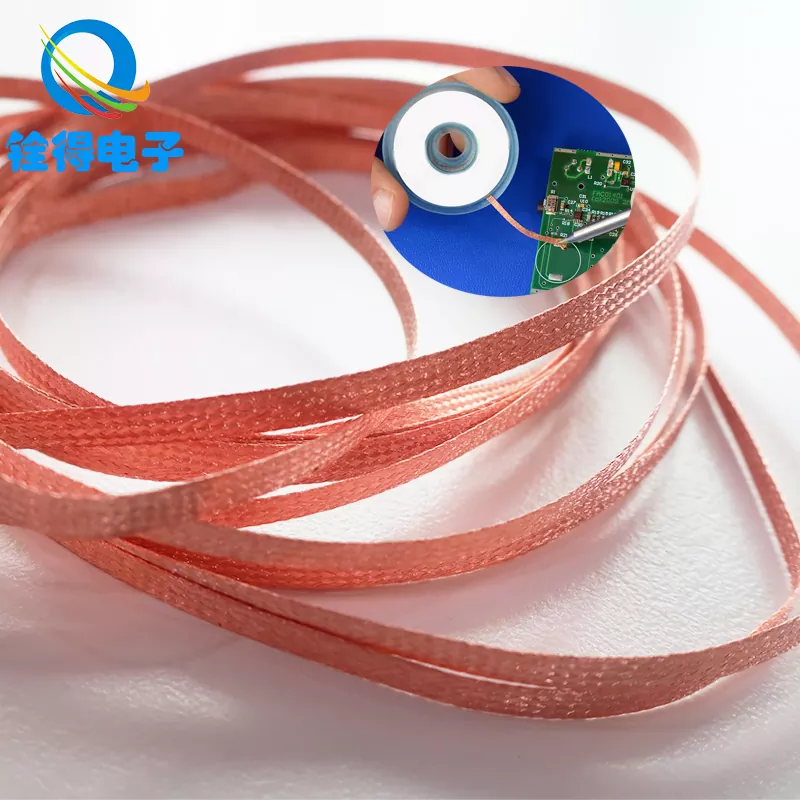

Lydmetalis Wick Braid Wireyra tvirtai austa varinė pynė, skirta išlydytam lydmetaliui atitraukti nuo jungties per kapiliarinį veikimą. Pagalvokite apie tai kaip apie „litavimo kempinę“, kuri veikia tuo metu, kai lydmetalis tampa skystas: ploni pynimo kanalai įtraukia litą ir užfiksuoja jį ten, kai jis atvėsta. Tai skamba paprastai, tačiau išsprendžia keletą realių problemų, su kuriomis susiduria tipiniai perdirbimo įrankiai.

• Švaresnės jungtys:Pašalina litavimo perteklių, todėl trinkelės yra plokščios ir paruoštos perlituoti.
• Saugesnis komponentų pašalinimas:Sumažėja poreikis smogti ar siūbuoti dalis nuo lentos.
• Mažesnė perdirbimo rizika:Tinkamai naudojant, sutrumpėja karščio ekspozicijos laikas, palyginti su „išlydyti ir viltis“.
• Geresnis valdymas ant mažų trinkelių:Puikiai tinka smulkaus žingsnio IC trinkelėms, mažiems pasyviems elementams ir subtiliems pėdsakams, kur siurbimas yra per agresyvus.

Pagrindinė frazė yra „kai naudojamas teisingai“. Daugelis gedimų, dėl kurių kaltinama pynė, iš tikrųjų yra technikos ar pasirinkimo problemos: netinkamas plotis, netinkamas srauto aktyvumas, per didelis spaudimas, arba palikite lygintuvą pakankamai ilgai, kad išvirti laminatas.

Dažni išlitavimo skausmo taškai ir tikrosios priežastys

Kaip pasirinkti tinkamą pynę savo darbui

Perkant pynę pagal tai, kas yra pigiausia, daugelis komandų galiausiai sumoka daugiau – dėl lentų laužo, perdirbimo laiko ir nenuoseklių rezultatų. Praktinėje atrankos sistemoje dėmesys sutelkiamas į kelis išmatuojamus veiksnius:

• Plotis:Suderinkite pynimo plotį su pagalvėlės / jungties dydžiu. Per platus eikvoja šilumą ir sulėtina pasisavinimą; per siauras reikalauja pakartotinių perdavimų.
• Audimas ir tankis:Nuosekli pynimo struktūra sukuria nuspėjamus kapiliarinius kanalus ir stabilų litavimo sugėrimą.
• Srauto tipas (arba nefluksuotas):Iš anksto surišta pynė gali pagreitinti darbą; Unfluxed pynė suteikia maksimalią kontrolę, jei naudojate savo srautą.
• Vario grynumo ir oksidacijos kontrolė:Švaresnis varis sušlapina greičiau ir tolygiau sugeria lydmetalį.
• Pakavimas ir sandėliavimas:Sandari, švari pakuotė padeda išlaikyti našumą, ypač drėgnoje arba daug dulkių aplinkoje.

Jei jūsų darbas keičiasi tarp smulkaus žingsnio SMD ir kiauryminių jungčių, apsvarstykite galimybę turėti bent dviejų pločių atsargas ir standartizuoti, kuris plotis bus naudojamas kuriai užduočiai atlikti. Šis vienas sprendimas sumažina operatoriaus kintamumą labiau, nei dauguma žmonių tikisi.

Kaip naudoti Solder Wick Braid laidą be kėlimo trinkelių

Štai pakartojamas metodas, kuris apsaugo pagalvėles ir išlaiko nuoseklius rezultatus – ypač svarbu, kai susiduriate su brangiais mazgais ar smulkiais pėdsakais.

1. Paruoškite jungtį:Nedidelį kiekį šviežio lydmetalio įpilkite į sunkiai įveikiamas jungtis (taip, pridėkite lydmetalio, kad pašalintumėte lydmetalį). Šviežias lydinys padeda perduoti šilumą ir pagerina drėkinimą.
2. Naudokite srautą sąmoningai:Net ir naudojant iš anksto sulietą pynę, nedidelis suderinamo srauto prisilietimas prie jungties gali žymiai pagerinti litavimo srautą į pynę.
3. Pirmiausia uždėkite pynę, tada išlyginkite:Padėkite pynę ant lydmetalio. Uždėkite geležinį antgalį ant nerijos viršaus. Tai apsaugo trinkelę nuo tiesioginio kontakto su antgaliu ir tolygiau paskirsto šilumą.
4. Minimalus slėgis, trumpas išlaikymas:Tegul šiluma ir kapiliariniai veiksmai atlieka darbą. Jei stipriai spaudžiate, sustokite ir sureguliuokite plotį / temperatūrą / srautą.
5. Judėkite taip, lyg „pieštumėte“:Kai lydmetalis pradeda tekėti, švelniai slyskite išilgai pynimo kelis milimetrus, kad pamatytumėte naują pynę. Nevilkite agresyviai – tiesiog judėkite sklandžiai, kai pynė prisikrauna.
6. Pakelkite tiesiai į viršų, kai užfiksuosite litą:Nuimkite lygintuvą ir pynę kartu, tada švariai nuimkite. Jei prijungus lydmetalis vėl sukietėja, prieš pakeldami trumpai pašildykite.
7. Apkarpykite naudotą pynę:Nenaudokite prisotintos sekcijos pakartotinai. Nupjaukite jį; pakrauta pynė tampa šilumos kriaukle ir gali iš naujo nusodinti litavimo medžiagą.

Pasirinkimo lentelė pločiui, srautui ir įprastam naudojimui

Naudokite šią lentelę kaip praktinį atskaitos tašką. Tikslūs dydžiai skiriasi priklausomai nuo tiekėjo, tačiau logika išlieka ta pati: suderinkite pynimo plotį su fizine litavimo vieta ir jūsų valymo poreikiais.

Trikčių šalinimas ir geriausia praktika

Kai rezultatai atrodo neteisingi, nespėkite – nustatykite diagnozę. Šios greitos patikros daugumą problemų išsprendžia greičiau nei per minutę.

Kaip „gera pynė“ atrodo realiame gyvenime

Dvi kasytės nuotraukoje gali atrodyti panašiai ir visiškai kitaip elgtis ant suoliuko. Jei ieškote gamybos, remonto dirbtuvių ar kontroliuojamos kokybės linijos, atkreipkite dėmesį į bruožus, turinčius įtakos pakartojamumui:

• Nuoseklus pynimas:Vienoda tekstūra padeda lydmetaliui tekėti tolygiai, o ne „kanaluoti“ atsitiktinėse vietose.
• Stabilus veikimas nuo ritinio iki ritinio:Operatoriams nereikėtų iš naujo mokytis kiekvienos partijos technikos.
• Nuvalykite vario paviršių:Greitesnis drėkinimas reiškia trumpesnį kaitinimo laiką, o tai tiesiogiai sumažina trinkelių pažeidimo riziką.
• Praktiška pakuotė:Dozatorius, apsaugantis nuo susipainiojimo ir užteršimo, taupo laiką ir sumažina atliekų kiekį.

Daugeliui pirkėjų taip pat rūpi tiekėjo patikimumas: pristatymo laikas, partijos atsekamumas ir galimybė suderinti pynimo variantus su skirtingomis perdirbimo stotimis. Dongguan Quande Electronics Co., Ltd.dėmesys sutelkiamas į pintinės vielos sprendimus, sukurtus realioms pertvarkymo sąlygoms – kai svarbus greitis, bet ne lentos sąskaita. Nesvarbu, ar jums reikia bendros paskirties pynimo kasdieniam remontui, ar labiau kontroliuojamo varianto standartizuotiems procesams, nuoseklaus tiekėjo pasirinkimas padeda išlaikyti stabilius rezultatus visose komandose ir pamainose.

DUK

Baigiamosios mintys

Litavimas turėtų jaustis kontroliuojamas, o ne chaotiškas. Kai priderinate pynę prie darbo ir išlaikote savo techniką švelnią ir pakartojamą,Lydmetalis Wick Braid Wiretampa vienu iš paprasčiausių būdų apsaugoti plokštes, gerinant perdirbimo greitį ir apdailos kokybę. Jei jūsų komanda susiduria su nenuosekliais rezultatais, trinkelių pažeidimais ar netvarkingu valymu, dažniausiai tai nėra vien „operatoriaus įgūdžiai“ – pynimo pasirinkimo ir naudojimo standartizavimas gali turėti įtakos.
