Kodėl pintas varinis vamzdis yra geriausias pasirinkimas EMI ekranavimui ir kabelių apsaugai?

Šiuolaikinė elektronika tampa mažesnė, greitesnė ir daug jautresnė triukšmui. Tai puiku – kol nepriekaištingai „veikiantis“ kabelis nepradės atsitiktinių atstatymų, nestabilių signalų ar nepavykusių atitikties testų. Jei susiduriate su elektromagnetiniais trukdžiais, statine iškrova ar laidais, kurie nuolat braižosi ir prispaudžiami sandariuose mazguose,Pintas varinis vamzdisyra vienas iš praktiškiausių pataisymų, kuriuos galite įgyvendinti nepertvarkydami visos sistemos.

Abstraktus

Šiame straipsnyje paaiškinama, kas aPintas varinis vamzdisdaro, įprastos problemos, kurias jis išsprendžia (EMI, dilimas, statinis kaupimasis ir mechaninis įtempis), ir kaip pasirinkti aplinkai tinkamą konstrukciją. Taip pat rasite aiškų pasirinkimo kontrolinį sąrašą, geriausios diegimo praktikos pavyzdžius ir palyginimo lentelę, padėsiančią pritaikyti medžiagų (pliko vario, skarduoto vario, sidabruoto vario ir nerūdijančio plieno variantus) variantus su realaus naudojimo atvejais, kad išvengtumėte permokėjimo, nepakankamo nurodymo ar įdiegimo taip, kad būtų panaikinti jo pranašumai.

Turinys

1. Skausmo taškų pinti variniai vamzdeliai išsprendžia
2. Kas yra pintas varinis vamzdis ir kaip jis veikia
3. Kaip išsirinkti tinkamą pintą varinį vamzdelį
4. Medžiagų ir konstrukcijos palyginimo lentelė
5. Įdiegimo ir įžeminimo geriausia praktika
6. Kur jis dažniausiai naudojamas
7. Tiekimas ir kokybės patikrinimai, kurie iš tikrųjų yra svarbūs
8. DUK
9. Išvada

Kontūras

• Nustatykite, ar jūsų problema yra dėl EMI, statinio krūvio, dilimo ar nuovargio posūkyje
• Supraskite ekranavimo našumą ir ką „aprėptis“ iš tikrųjų reiškia praktiškai
• Pasirinkite savo aplinkai tinkamą medžiagos apdailą (drėgmė, druska, karštis)
• Tinkamai nustatykite jo dydį, kad jis tilptų neužspringdamas laido ir nepaliktų tarpų
• Sumontuokite jį tinkamais išvadais, kad ekranavimas netaptų „dekoratyvus“
• Patvirtinkite naudodami paprastus patikrinimus: tęstinumą, tinkamumą ir įžeminimo vientisumą

Skausmo taškų pinti variniai vamzdeliai išsprendžia

Žmonės dažniausiai pradeda ieškotiPintas varinis vamzdiskai kas nors „paslaptingai“ sugenda – ypač agregatuose su varikliais, inverteriais, perjungimo maitinimo šaltiniais, relėmis ar tankiais laidų pynimais. Čia pateikiami dažniausiai pasitaikantys skausmo taškai:

• Nestabilūs signalai ir EMI galvos skausmai:Triukšmo sujungimas gali sukelti duomenų klaidas, jutiklio poslinkį, garso triukšmą arba periodinius ryšio sutrikimus, kuriuos derinti yra sunku.
• Nepavyko atlikti EMC arba atitikties testai:Išlaikote funkcinius testus, bet emisijos ar jautrumo testai neveikia – dažnai dėl ekranavimo tarpų arba silpno įžeminimo.
• Dilimas ir mechaninis susidėvėjimas:Kabeliai, nutiesti per metalinius kraštus, judančius mazgus arba stiprias vibracijos sistemas, laikui bėgant gali susidėvėti per izoliaciją.
• Statinės elektros kaupimasis:Sausoje aplinkoje arba judant kabelių laikikliuose statinis krūvis gali kauptis ir išsikrauti į jautrius komponentus.
• Griežtas maršrutas ir pakartotinis lenkimas:Kai kurios apsauginės rankovės yra standžios arba stambios. Pintas vamzdis suteikia papildomos apsaugos lenkiant ir lankstantis kartu su diržais.

Pagrindinė idėja: pintas vamzdelis nėra tik „rankovė“. Tai funkcinis sluoksnis, galintis sumažinti trikdžius, apsaugoti laidus ir užtikrinti kontroliuojamą kelią nepageidaujamai elektros energijai, kai nurodyta ir tinkamai sumontuota.

Kas yra pintas varinis vamzdis ir kaip jis veikia

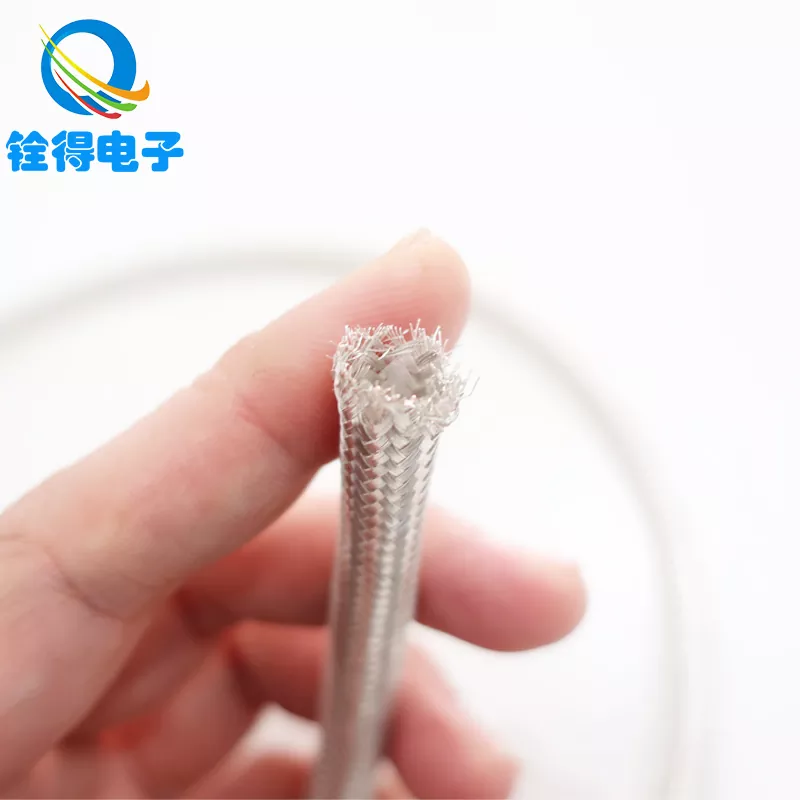

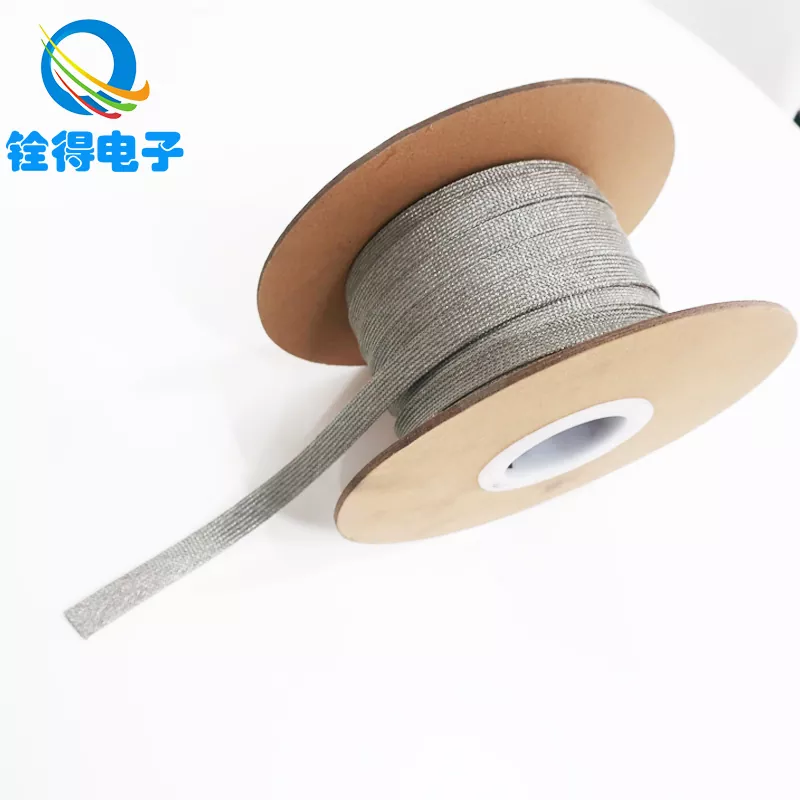

A Pintas varinis vamzdisyra vamzdinis tinklelis, pagamintas supynus laidžias vielos sruogas į lanksčią movą. Kadangi jis sudaro laidų tinklą aplink kabelių pluoštą, jis gali padėti:

• Sumažinti elektromagnetinius trukdžiusjautrius laidininkus apjuosiant laidžiu barjeru
• Sumažinti emisijassulaikant triukšmą, kuris kitu atveju sklistų į išorę
• Suteikti statinio iškrovimo galimybęprijungus prie tinkamo įžeminimo kelio
• Pagerinkite mechaninę apsaugąnuo trinties, suspaudimo ir dilimo

Realiose sistemose našumas priklauso nuo detalių: pynimo tankio, aprėpties, vielos skersmens ir, svarbiausia, kaip nutraukiate ir įžeminate pynę. Aukštos kokybės pynė su prastu galu gali veikti blogiau nei vidutinė tinkamai sumontuota pynė.

Kaip išsirinkti tinkamą pintą varinį vamzdelį

Renkantis aPintas varinis vamzdisne apie „brangiausio“ varianto pasirinkimą. Tai yra vamzdžio charakteristikų suderinimas su aplinka ir gedimo režimu. Naudokite šį kontrolinį sąrašą:

• Apibrėžkite pagrindinį tikslą:EMI ekranavimas, apsauga nuo trinties, statinės iškrovos, įžeminimo tęstinumas ar derinys?
• Patvirtinkite aplinką:patalpose sausa, drėgna, purškiama druska, aukšta temperatūra, cheminis poveikis ar lauko aptvaras?
• Išmatuokite kabelio pluošto dydį:išorinis laidų skersmuo (OD) ir jungčių išsiplėtimo poreikis.
• Nuspręskite dėl medžiagos / apdailos:plikas varis, skirtas kontroliuojamoms aplinkoms, alavuotas, kad būtų atsparus korozijai, padengtas sidabru, kad atitiktų specialius laidumo poreikius, arba nerūdijančio plieno pasirinkimas atšiaurioms sąlygoms.
• Patikrinkite pynimo aprėptį ir tankį:didesnė aprėptis paprastai pagerina ekranavimą, bet gali sumažinti oro srautą ir padidinti standumą.
• Suplanuokite nutraukimo būdą:gnybtų, užspaudimų, litavimo arba ekrano galų juosta – tai veikia našumą labiau, nei daugelis žmonių tikisi.

Praktiška dydžio nustatymo taisyklė: pasirinkite vidinį skersmenį, kuris sklandžiai tilptų ant ryšulio, jo neverčiant. Per daug įtempta ir deformuosite pynę (ir įtempsite kabelį). Per daug laisva ir sukursite spragas, judėjimą ir nenuoseklų kontaktą.

Medžiagų ir konstrukcijos palyginimo lentelė

Įdiegimo ir įžeminimo geriausia praktika

Čia daugelis ekranavimo projektų žlunga – ne todėl, kad pynė yra „bloga“, o todėl, kad įdiegus ji tampa neveiksminga. Būkite paprasta ir disciplinuota:

• Išlaikyti nuolatinę aprėptį:Venkite didelių tarpų, ištrauktų sekcijų ar staigių skersmens perėjimų, dėl kurių susidaro trukdžių nuotėkio takai.
• Teisingai nutraukti:Jei įmanoma, naudokite spaustuką arba jungiamąją juostą, kuri sukuria nuoseklų 360 laipsnių kontaktą aplink pynę.
• Įžeminimas tyčia:Jei norite ekranavimo našumo, prijunkite pynę prie stabilios įžeminimo atskaitos, naudodami mažos varžos kelią. Ilgi, ploni "pigtailiai" gali sumažinti efektyvumą esant aukštesniems dažniams.
• Apsaugokite galus:Pridėkite nuo karščio susitraukiančio arba mechaninio įtempimo sumažinimo, kad išvengtumėte dilimo ir sumažintumėte apatinės izoliacijos aštrių briaunų pažeidimus.
• Sąskaita už judėjimą:Judančius diržus leiskite pakankamai laisvai, kad pynė netaptų įtempimo tašku.

Greitas patvirtinimo įprotis: sumontavę patikrinkite pynimo tęstinumą ir patikrinkite, ar jūsų galiniai taškai turi tvirtą mechaninį kontaktą. Jei pynė gale gali laisvai susisukti, jūsų „skydas“ gali būti nesurištas taip, kaip jūs manote.

Kur jis dažniausiai naudojamas

Jūs pamatysitePintas varinis vamzdisbet kurioje pramonės šakoje, kurioje jautrūs signalai maišomi su triukšminga galios elektronika arba griežtais laidų suvaržymais. Įprasti scenarijai apima:

• Kompiuteriai ir duomenų įranga:vidinių duomenų ir elektros linijų apsauga nuo trukdžių ir mechaninio susidėvėjimo
• Ryšio sistemos:sumažinti išorinius trukdžius ir sumažinti kryžminį pokalbį tarp laidų
• Automobilių elektronika:palaiko stabilų veikimą sudėtingoje elektromagnetinėje aplinkoje
• Pramoninė automatika:kabelių apsauga aplink PLC valdymo laidus, variklio pavaras ir jutiklių laidus
• Medicininė įranga:pagerintas tiksliųjų instrumentų ir diagnostinių sistemų elektromagnetinis stabilumas

Jei jūsų sistema apima perjungimus, greitus pereinamuosius veiksnius arba tankų laidų maršrutizavimą, pintinė įvorė gali būti vienas iš ekonomiškiausių patobulinimų, ypač palyginti su plokščių pertvarkymu, kabelių trasų keitimu ar didelių filtrų pridėjimu visur.

Tiekimas ir kokybės patikrinimai, kurie iš tikrųjų yra svarbūs

Ne visi pinti vamzdeliai yra vienodi. Du vamzdžiai iš pirmo žvilgsnio gali atrodyti panašiai ir labai skirtingai veikti realiose sąrankose. Vertindami tiekėjus, sutelkite dėmesį į apčiuopiamus rodiklius:

• Vienoda pynimo struktūra:nuoseklus pynimas sumažina silpnąsias vietas ir pagerina montavimo pakartojamumą
• Stabilūs matmenys:vidinis skersmuo ir plėtimosi elgsena turėtų būti nuspėjami visose partijose
• Medžiagos ir apdailos konsistencija:dengimo / apdailos kokybė turi įtakos atsparumui korozijai ir ilgalaikiam elektriniam stabilumui
• Mechaninis valdymas:geros pynės yra atsparios dilimui, deformacijai ir užsikimšimui maršruto metu
• Tinkinimo palaikymas:jei jūsų diržai turi neįprastą skersmenį, ilgį ar galios poreikius, pritaikymas gali sutaupyti laiko ir sumažinti surinkimo riziką

Čia dirbant su patyrusiu gamintoju galima sumažinti bandymų ir klaidų skaičių. Pavyzdžiui,Dongguan Quande Electronics Co., Ltd. gamina pintų varinių vamzdžių variantus, skirtus ekranavimui ir kabelių apsaugai įvairiose naudojimo aplinkose, ir gali palaikyti skirtingus medžiagų pasirinkimus ir specifikacijas, priklausomai nuo to, kaip planuojate nukreipti ir nutraukti movą.

DUK

1 klausimas: ar pintas varinis vamzdis tinka tiek ekranavimui, tiek fizinei apsaugai?
A:Taip. Tai gali padėti sumažinti elektromagnetinius trukdžius ir apsaugoti kabelius nuo dilimo ir suspaudimo. Balansas priklauso nuo pynimo tankio ir vamzdžio montavimo būdo.

2 klausimas: ar alavuotas varis visada geresnis nei plikas varis?
A:Ne visada. Plikas varis gerai veikia kontroliuojamoje aplinkoje ir dažnai yra ekonomiškesnis. Alavuotas varis yra protingesnis pasirinkimas, kai svarbi drėgmė, oksidacijos rizika arba ilgas tarnavimo laikas atšiauresnėje aplinkoje.

3 klausimas: kaip nustatyti pinto vario vamzdžio dydį kabelių pluoštui?
A:Išmatuokite viso pluošto išorinį skersmenį (įskaitant apvalkalo storį) ir pasirinkite vidinį skersmenį, kuris slystų be prievartos. Jei paketas turi jungtis, prieš nutraukdami apsvarstykite galimybę įrengti išplečiamą įvorę arba suplanuokite įrengimą.

4 klausimas: kodėl ekranavimas kartais „neveikia“ net su pinta rankove?
A:Dažniausia priežastis yra prastas nutraukimas arba įžeminimas. Jei pynė nėra tinkamai surišta (arba įžeminimo kelias yra didelės varžos), ekranavimo efektyvumas gali smarkiai sumažėti.

5 klausimas: ar pintas varinis vamzdis gali padėti sumažinti statinę elektrą?
A:Jis gali, jei yra prijungtas prie kontroliuojamo iškrovimo kelio. Pintinės laidumas gali padėti išsklaidyti statinį susikaupimą, o ne leisti jai kauptis ir nenuspėjamai išsikrauti.

Išvada

Jei kovojate su EMI, ieškote protrūkių gedimų arba bandote apsaugoti diržus siauruose, daug įtemptuose maršruto keliuose,Pintas varinis vamzdisyra vienas iš tų atnaujinimų, kurie gali duoti didesnių rezultatų neapverčiant viso jūsų dizaino aukštyn kojomis. Gudrybė yra pasirinkti aplinkai tinkamą medžiagą, tinkamai ją išmatuoti ir užbaigti taip, kad būtų išsaugotas nuolatinis ekranavimas ir patikimas kontaktas.

Jei norite pagalbos pasirenkant tinkamą specifikaciją arba bandote išspręsti užsispyrusią trukdžių ar patvarumo problemą realiame surinkime,Dongguan Quande Electronics Co., Ltd.gali paremti jūsų projektą naudodami pintų varinių vamzdžių parinktis, pritaikytas jūsų programai. Pasiruošę pereiti nuo „spėjimo“ prie švaresnio, patikimesnio laidų sprendimo?susisiekite su mumisaptarti savo poreikius ir gauti praktinę rekomendaciją.
