Kodėl verta rinktis varinius pintus laidus lanksčioms, mažos varžos jungtims?

Abstraktus

Variniai pinti laidaiyra „tylūs herojai“ įžeminimo sistemose, elektros paskirstyme, suvirinimo įrenginiuose, skirstomuosiuose įrenginiuose, baterijose ir vibracijai jautriose mašinose. Pirkėjai paprastai nesusiduria su pačia „pynimo“ idėja – jie kovoja dėl rezultatų: nestabilus įžeminimas, perkaitę džemperiai, įtrūkę auselės, netikėtos prastovos ir nenuosekli kokybė iš vienos partijos į kitą. Šiame vadove paaiškinama, kaip veikia variniai pinti laidai, kur jie pranoksta kietus laidininkus, kaip nurodyti tinkamą pynę ir kaip išvengti dažniausiai pasitaikančių tiekimo klaidų. Pakeliui rasite atrankos kontrolinius sąrašus, praktinę palyginimo lentelę ir trikčių šalinimo skyrių, kad galėtumėte pritaikyti savo programą prie tinkamos konstrukcijos.

Turinys

• Kontūras
• Kas yra variniai pinti laidai ir kur jie naudojami?
• Kokius skausmo taškus išsprendžia variniai pinti laidai?
• Kaip nurodyti tinkamą pynę?
• Pintinės parinktys, palygintos praktinėje lentelėje
• Kaip įdiegti ir palaikyti pintus ryšius?
• Trikčių šalinimas: kodėl pynė perkaista arba sugenda?
• Kokie kokybės patikrinimai iš tikrųjų svarbūs pirkėjams?
• DUK
• Baigiamosios mintys

Kontūras

• Apibrėžkite varinius pintus laidus ir tipinius „džemperio / įžeminimo dirželio“ naudojimo atvejus
• Prijunkite pirkėjo skausmo taškus prie išmatuojamų techninių reikalavimų
• Paaiškinkite pagrindinius specifikacijos elementus: skerspjūvį, vijų skaičių, dengimą, izoliaciją, išvadus
• Pateikite sprendimų lentelę ir pirkėjo kontrolinį sąrašą
• Apsvarstykite diegimo praktiką, kuri apsaugo nuo viešosios interneto prieigos taškų ir ankstyvo gedimo
• Bendrinkite perkaitimo, korozijos, dilimo ir įtrūkimų trikčių šalinimo žemėlapį
• Parodykite, ko reikia iš tiekėjo, kad būtų užtikrinta nuosekli kokybė ir atsekamumas

Kas yra variniai pinti laidai ir kur jie naudojami?

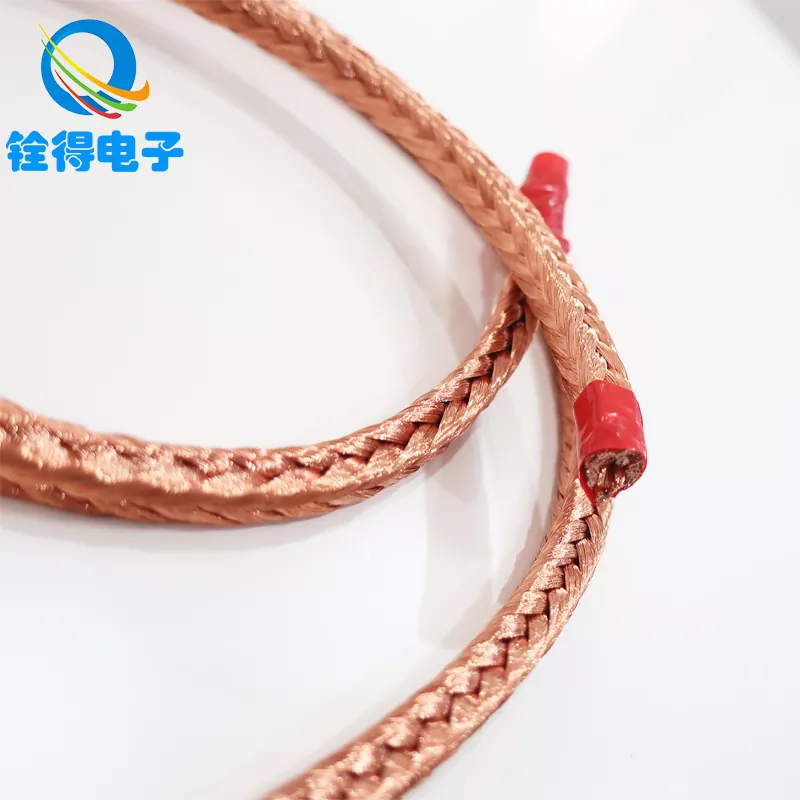

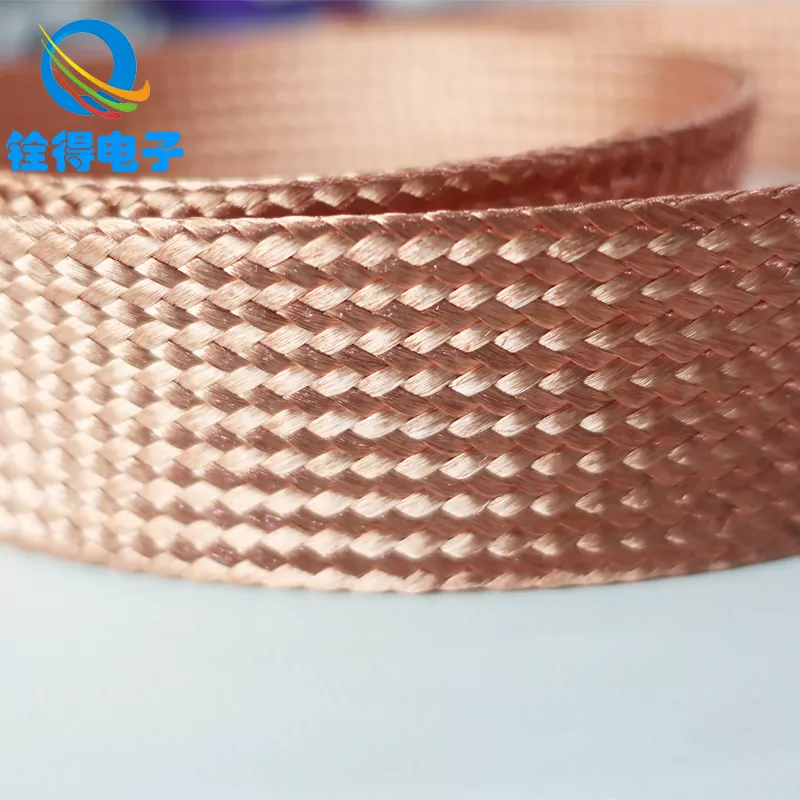

Variniai pinti laidai yra lankstūs laidininkai, pagaminti supynus daugybę smulkių varinių sruogų į plokščią arba vamzdinę pynę. Užuot verčiau srovę per vieną standžią šerdį, pynė paskirsto srovę keliose gijose ir didesniame paviršiaus plote. Dėl šios struktūros pinti laidai yra tokie populiarūs vietose, kur judėjimas, vibracija ir pakartotinis lankstymas nuvargintų tvirtą laidininką.

Įprastos programos apima:

• Įžeminimo ir sujungimo dirželiaispintelėms, plokštėms, šynoms ir korpusams
• Lankstūs džemperiaiskirstomuosiuose įrenginiuose, transformatoriuose ir UPS sistemose
• Akumuliatoriaus ir keitiklio jungtyskur dažna vibracija ir šiluminis ciklas
• Suvirinimo įrangair didelės srovės laikinieji ryšiai
• Geležinkelių, automobilių ir pramonės mašinosreikalingas vibracijai atsparus įžeminimas
• EMI valdymasekranavimo / įžeminimo keliuose, kur svarbu maža varža

Daugelyje realaus pasaulio konstrukcijų pati pynė nėra vienintelė sudedamoji dalis – galų pasirinkimai (antgaliai, įvorės, suvirinti galai), dengimas ir izoliacija lemia, ar ryšys išliks stabilus po kelių mėnesių ar metų naudojimo.

Kokius skausmo taškus išsprendžia variniai pinti laidai?

Dauguma pirkėjų ieško varinių laidų, kai jie jau buvo sudeginti – kartais tiesiogine prasme. Štai skausmo taškai, kuriuos pynė skirta pašalinti, ir į ką reikia atkreipti dėmesį, kad neatkurtumėte tos pačios gedimo su kitu dalies numeriu.

• Įtrūkę laidininkai nuo vibracijos
  Tvirta viela ir daugelis kabelių konstrukcijų gali sukietėti ir įtrūkti šalia galų, kai įranga vibruoja. Pinti laidininkai paskirsto įtampą daugelyje vijų, sumažindami koncentruotus nuovargio taškus.
• Taškai sąnariuose
  Perkaitimas retai kyla dėl to, kad pynė „nepakankamai vario“. Paprastai tai atsiranda dėl didelio atsparumo kontaktui: prasto užspaudimo, netolygaus suspaudimo, oksidacijos arba nesuderinamo antgalio dydžio. Gerai surišta pynė ir tinkamai sukonstruotas galas sumažina pasipriešinimą ir kontroliuoja temperatūros kilimą.
• Nepatikimas įžeminimas ir trikdžiai
  Įžeminimo keliams reikalinga pastovi maža varža. Pinti dirželiai dažnai pasirenkami, nes jų lankstumas išsaugo kontakto vientisumą, kai pasislenka durys, vyriai, varikliai ar judantys mazgai.
• Korozija drėgnoje arba pakrantės aplinkoje
  Plikas varis gali oksiduotis; atšiaurioje aplinkoje daugelis pirkėjų teikia pirmenybęalavuotų varinių pintų laidųgeresniam atsparumui korozijai ir stabilesniam ilgalaikiam paviršiaus laidumui.
• Montavimo galvos skausmai
  Pynės lengva nutiesti ankštose erdvėse ir už kampų. Tačiau jei sruogų skaičius ar pynimo tankis yra neteisingas, montuotojai gali pastebėti susidėvėjimą, netvarkingus įpjovimus arba netolygų suspaudimą po auselėmis.

Jei norite, kad viena „pirkėjo tiesa“ atimtų: pynimo lankstumas yra privalumas, bet nutraukimas yra rezultatas. Nurodykite abu.

Kaip nurodyti tinkamą pynę?

Kai žmonės sako: „Man reikia varinių pintų laidų“, jie dažnai turi omenyje labai skirtingus dalykus: lengvą jungiamąjį dirželį, didelės srovės trumpiklį ar ekrano nutekėjimą. Kad išvengtumėte klaidingų citatų ir nesutampančių siuntų, nurodykite pynę naudodami išsamią informaciją apie taikymą.

1) Elektros reikalavimas: srovė, darbo ciklas ir leistinas temperatūros kilimas

• Apibrėžkite nuolatinę ir nutrūkstančią srovę (ir didžiausią srovę, jei reikia).
• Atsižvelkite į aplinkos temperatūrą, gaubto vėdinimą ir netoliese esančius šilumos šaltinius.
• Patvirtinkite, ar dirželis skirtas įžeminimui / sujungimui (dažnai trumpesnė ir žemesnė įtampa), ar apkrovos srovei (dažnai kyla problemų dėl didesnio srovės tankio).

2) Skerspjūvio plotas ir pynimo konstrukcija

• Lygiavertis skerspjūvis(dažnai nurodoma mm²) yra praktiškas būdas nustatyti pynimo dydį.
• Sruogų skersmuo ir vijų skaičiusturi įtakos lankstumui ir ilgaamžiškumui. Daugiau, smulkesnės sruogos paprastai padidina lankstumą.
• Pynės plotis ir storispaveikti tinkamumą pagal gnybtus ir maršruto apribojimus.

3) Dengimas ir paviršiaus apdaila

• Plikas varis: puikus laidumas, geriausiai tinka kontroliuojamoms aplinkoms.
• Alavuotas varis: geresnis atsparumas korozijai, lengvesnis litavimas, dažniausiai pasirenkamas pramoninei ir jūrinei aplinkai.

4) Izoliacija ir apsauga

• Kai kurios pynės tiekiamos plikos; kiti naudoja PVC, silikono, PET įvores arba termiškai susitraukiančią apsaugą nuo dilimo.
• Jei pynė yra šalia aštrių kraštų arba judančių dalių, nurodykite apsauginę movą arba apvalkalą.

5) Nutraukimai: detalė, kuri lemia patikimumą

• Suspausti antgaliai(žiedas / kastuvas): įprastas, greitas ir patikimas, kai yra tinkamo dydžio ir suspaustas.
• Presuoti arba suvirinti galai: sumažina sruogų išsišokimą ir gali pagerinti didelės apimties rinkinių nuoseklumą.
• Skylės dydis, liežuvėlio plotis ir varžto klasė: mažas neatitikimas čia sukelia laisvus sujungimus ir kaitinimą.
• Ilgio tolerancija: svarbiau, nei žmonės tikisi ankštuose aptvaruose.

Vienas praktiškas tiekimo žingsnis: bendrinkite paprastą piešinį, nurodydami ilgį, pynimo plotį / storį, galų tipą, skylės skersmenį ir apkalą. Netgi paprastas eskizas gali užkirsti kelią savaitei judėti pirmyn ir atgal.

Pintinės parinktys, palygintos praktinėje lentelėje

Kaip įdiegti ir palaikyti pintus ryšius?

Net aukščiausios kokybės variniai pinti laidai gali sugesti, jei jie montuojami kaip pasekme. Dauguma lauko problemų kyla dėl jungties kokybės. Štai švarus, pakartojamas metodas, kuris sumažina pasipriešinimą ir neleidžia „paslaptingam įkaisti“.

• Paruoškite kontaktinius paviršius
  Klijavimo vietoje pašalinkite dažus, oksidaciją ir šiukšles. Naudokite tinkamą antioksidacinę pastą, jei to reikalauja jūsų standartas.
• Naudokite tinkamą aparatūros sukimo momentą
  Per mažas sukimo momentas sukelia mikrolanką ir karštį; Per didelis sukimo momentas gali deformuoti antgalius ir sumažinti efektyvų kontaktinį plotą. Laikykitės techninės įrangos specifikacijų ir, jei reikia, naudokite poveržles.
• Valdykite lenkimo spindulį ir įtempimo mažinimą
  Nespauskite per jėgą tiesiai prie auselės. Suteikite pynutei švelnų išlenkimą, kad lenkimas vyktų išilgai, o ne ties galų briauna.
• Apsaugoti nuo dilimo
  Jei pynė trinasi į metalinius kraštus, pridėkite įvorę arba įvorę. Nutrintos sruogos yra ne tik netvarkingos – jos gali tapti gedimo pradžios taškais.
• Periodinė apžiūra atšiaurioje aplinkoje
  Ieškokite spalvos pakitimo (karščio), žalių/baltų likučių (korozijos), atsilaisvinusių varžtų ir sruogų pažeidimų nupjautuose kraštuose.

Didelės vibracijos įrangai naudinga paprasta taisyklė: patikrinkite pirmą sumontuotą partiją po trumpo įjungimo laikotarpio. Jei sąnariai išlieka vėsūs ir stabilūs, pleiskanojimas tampa daug saugesnis.

Trikčių šalinimas: kodėl pynė perkaista arba sugenda?

Jei varinė pynė perkaista, traktuokite ją kaip sistemos problemą, nes dažniausiai taip yra. Naudokite šį greitą žemėlapį, kad surastumėte pagrindinę priežastį, o ne keiskite dalis aklai.

• Požymis: pynė karšta šalia auselės
  Galimos priežastys: blogas užspaudimas, netinkamo dydžio antgalis, nepakankamas suspaudimas, oksidacija jungties vietoje, atsilaisvinęs varžtas, nesuderinta danga, užterštas kontaktinis paviršius.
• Simptomas: karšta vieta pynimo viduryje
  Galimos priežastys: pynimas per mažo dydžio srovei, netikėtas darbo ciklas, nukreipimas šalia šilumos šaltinio, vidinės gijos pažeidimai dėl pakartotinio lenkimo.
• Požymis: sruogų lūžinėjimas ir lūžinėjimas
  Galimos priežastys: aštrių briaunų dilimas, per didelis judėjimas be įtempimo, netinkamas pjovimo būdas, įvorės trūkumas trinties kelyje.
• Simptomas: korozija arba spalvos pakitimas
  Galimos priežastys: cheminis poveikis, drėgmė, galvaninė sąveika su skirtingais metalais, skardos nebuvimas ten, kur to reikia.
• Požymis: pertraukiamas įžeminimas arba triukšmas
  Galimos priežastys: laisvas tvirtinimas, dažyti paviršiai po jungtimi, nepakankamas kontaktinis slėgis, užteršta sukibimo vieta.

Jei galite tai išmatuoti, atlikite: temperatūros kilimo bandymas esant apkrovai ir miliomų patikrinimas tarp jungčių dažnai atskleidžia problemas greičiau nei vien vizualinis patikrinimas.

Kokie kokybės patikrinimai iš tikrųjų svarbūs pirkėjams?

Kai perkate varinius pintus laidus, „gerai atrodo“ nėra kokybės planas. Norite nuoseklumo, atsekamumo ir įrodymų, kad pynė ir pabaiga visose partijose elgsis taip pat.

Štai ko paprastai prašo protingi pirkėjai:

• Medžiagos patikrinimas: aiškiai nurodyta vario rūšis ir dengimo tipas (plikas/alavuotas).
• Matmenų nuoseklumas: plotis, storis, ilgio leistinos nuokrypos ir galų geometrija
• Nutraukimo proceso kontrolė: presavimo įrankių standartai arba suvirinimo / presavimo metodo dokumentacija
• Elektros veikimo patikrinimai: atsparumo tikslai, mėginiais pagrįsti tyrimų planai
• Mechaninis vientisumas: kai tinka, antgalių/galinių jungiamųjų detalių traukimo bandymai
• Pakavimo disciplina: traiškymo, užteršimo ir sruogų deformacijos prevencija gabenant

Pirkėjams, kurie nori stabilaus, ilgalaikio tiekimo partnerio, taip pat verta dirbti su gamintoju, kuris gali pritaikyti pynimo geometriją ir galus, kad atitiktų jūsų surinkimo linijos apribojimus. Štai kurDongguan Quande Electronics Co., Ltd. dažnai yra išdėstytas: pateikiamos varinės pynimo laidų galimybės, kurias galima pritaikyti įžeminimo diržams, lanksčiams džemperiams ir konkrečioms programoms pritaikytoms jungčių konstrukcijoms – taigi, atgabenus siuntą, nebūtumėte priversti „pritaikyti“.

DUK

Kuo skiriasi variniai pinti laidai ir standartinis lankstus kabelis?

Lankstus kabelis sujungia sruogelius izoliacijos viduje ir puikiai tinka daugeliui elektros energijos tiekimo įrenginių, tačiau jis vis tiek gali sutelkti įtampą šalia galų ir gali būti didesnis, kai maršrutas yra siauras. Variniai pinti laidai yra austi, plokštesni ir paprastai naudojami, kai reikia didelio lankstumo, žemo profilio maršruto ir stabilaus sujungimo / trumpiklio veikimo vibracijai jautriuose mazguose.

Ar turėčiau rinktis plikus ar alavuotus varinius pintus laidus?

Jei aplinka yra sausa ir kontroliuojama, plikas varis gali būti visiškai geras. Jei tikitės drėgmės, kondensato ar ilgo tarnavimo laiko, atliekant minimalią priežiūrą, dažniausiai pirmenybė teikiama alavuotam variui, nes jis sulėtina koroziją ir padeda išlaikyti sąnarių paviršių stabilesnius laikui bėgant.

Kaip nustatyti pynimo dydį srovei?

Pradėkite nuo reikiamos nuolatinės srovės, didžiausios srovės (jei yra), darbo ciklo ir priimtino temperatūros padidėjimo. Tada suderinkite su atitinkamu lygiaverčiu skerspjūvio plotu ir įsitikinkite, kad nutraukimo metodas nesukels didelio pasipriešinimo. Jei nesate tikri, sukurkite prototipą ir išmatuokite temperatūros kilimą realiomis apkrovos sąlygomis.

Kodėl mano pynė įkaista net tada, kai atrodo pakankamai stora?

Daugeliu atvejų problema nėra pynė, o jungtis. Prastas užspaudimas, oksidacija po apykakle, atsilaisvinę varžtai arba dažyti tvirtinimo paviršiai gali padidinti kontaktinį pasipriešinimą, kuris virsta šiluma. Paprastai tai išsprendžia teisingas paviršiaus paruošimas ir kontroliuojami užbaigimo procesai.

Ar variniai pinti laidai gali padėti nuo EMI ar elektros triukšmo?

Jie gali, ypač kaip gerai suplanuotos įžeminimo ir sujungimo strategijos dalis. Pynės geometrija gali pasiūlyti mažos varžos kelius, kurie padeda stabilizuoti įžeminimą, tačiau EMI valdymas yra sistemos lygmuo – svarbiausia yra maršruto parinkimas, korpuso sujungimas ir ryšio vientisumas.

Kokią informaciją turėčiau siųsti tiekėjui, kad gaučiau tikslią kainą?

Nurodykite reikiamą ilgį, pynimo plotį/storį (arba lygiavertį skerspjūvį), pliką ir alavuotą, izoliacijos/movalų poreikį, galų tipą (įsegamas/suvirintas/presuotas), skylės skersmenį, kiekį ir taikymo pastabas (vibracija, temperatūra, aplinka). Paprastas piešinys dažnai yra greičiausias būdas išvengti nesusipratimų.

Baigiamosios mintys

Variniai pinti laidai yra praktiškas patobulinimas, kai prioritetas yra patikimumas judant: mažiau įtrūkusių laidų, stabilesnis įžeminimas ir jungtys, kurios laikui bėgant „paslaptingai“ neatsipalaiduoja. Apgaulė yra nustoti pynimą laikyti preke ir pradėti laikyti jį sukonstruotu komponentu: nustatykite jo dydį darbui, nurodykite aplinkos padengimą ir valdykite varžą ir šilumą lemiančias užbaigimo detales.
