Kaip vario pynė gali pagerinti įžeminimą ir EMI valdymą?

Abstraktus

Vario pynėyra viena iš tų „mažų dalių“, kuri tyliai nusprendžia, ar sistema jaučiasi tvirta, ar tampa paslaptinga triukšmo, karščio ir protarpinių gedimų dėžute. Jei kada nors susidūrėte su įkaitusia įžeminimo juosta, trikdžiai dūzgiančia spintele arba lanksčia jungtimi, kuri blogiausiu įmanomu metu vis trūkinėja, šis vadovas skirtas jums. Išsiaiškinsime, ką iš tikrųjų veikia „Copper Braid“, kodėl ji sugenda realiose sistemose ir kaip ją pasirinkti, nutraukti ir prižiūrėti, kad įžeminimas ir ekranavimas išlieka stabilūs ilgą laiką.

Turinys

• Kontūras
• Išsprendžia realaus pasaulio skausmo taškų vario pynė
• Kas yra vario pynė (ir kas ji nėra)
• Kaip išsirinkti vario pynę nespėjus
• Greito pasirinkimo lentelė
• Nutraukimas ir diegimas, kuris nepasiseks
• Praktiniai patikrinimai ir patikra
• Dažnos klaidos ir lengvi pataisymai
• Įprasti naudojimo atvejai ir tinkamos juostos derinimas
• DUK
• Kitas žingsnis

Kontūras

1. Nustatykite skausmo tašką: šiluma, vibracijos nuovargis, triukšmas, korozija arba erdvės apribojimai
2. Patvirtinkite darbo tipą: įžeminimo diržas, sujungimas, ekranavimo įvorė arba lanksti jungtis
3. Pasirinkite pynimo tipą: plokščios arba vamzdinės, plikos arba alavuotos, smulkios vs šiurkščios sruogos
4. Išmatuokite pagal paskirtį: skerspjūvio plotą, ilgį ir leistiną temperatūros kilimą
5. Tinkamai sujunkite: užspauskite, suvirinkite / lituokite arba lituokite (tik tada, kai reikia)
6. Patikrinkite lauke: atsparumą, temperatūrą ir „svyravimo testą“ esant apkrovai

Išsprendžia realaus pasaulio skausmo taškų vario pynė

Žmonės retai "nori" Copper Braid. Jie nori, kad problema nustotų vykti. Čia yra pagrindiniai skausmo taškai, kuriais siekiama pašalinti „Copper Braid“:

• Pertraukiamas įžeminimasdėl vibracijos, durų judėjimo ar šiluminio plėtimosi
• EMI problemospvz., nestabilūs signalai, triukšmingi jutikliai ar atitikties galvos skausmas
• Karštieji taškailanksčiuose džemperiuose, kur tvirtas kabelis negali atlaikyti pasikartojančio judesio
• Korozijaatvirose sujungimo vietose, ypač drėgnoje arba sūrioje aplinkoje
• Erdvės riboskur apvalus kabelis yra per standus arba per didelis, kad būtų galima saugiai nutiesti

Pagrindinis privalumas yra lankstumas. „Copper Braid“ paskirsto lenkimo įtampą daugelyje smulkių gijų, o tai padeda jai geriau toleruoti judesį nei standus laidininkas. Jis taip pat gali sudaryti platų kontaktų plotą klijavimui ir ekranavimui, kai jis tinkamai sumontuotas.

Kas yra vario pynė (ir kas ji nėra)

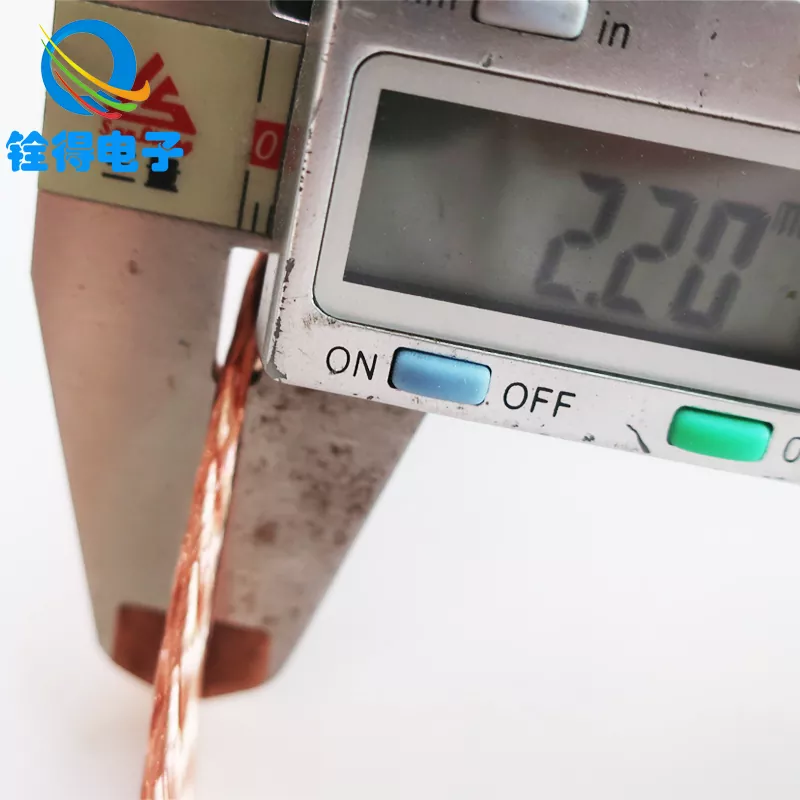

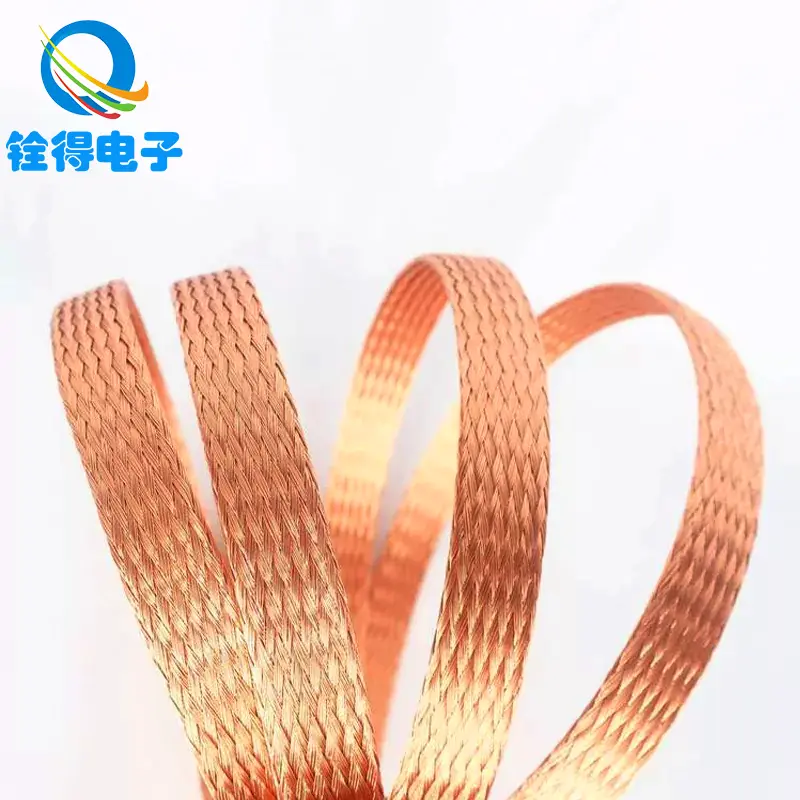

Vario pynė yra austas laidininkas, pagamintas iš daugelio varinių gijų. Jis gali būti pagamintas kaip aplokščia pynė(įprasta įžeminimo diržams) arba avamzdinė pynė(dažnai naudojama kaip ekranavimo įvorė ant kabelių).

Kuo jis puikus:

• Lankstus sujungimastarp judančių dalių (durų, dangčių, variklio rėmų, nuimamų plokščių)
• Mažos varžos keliaididesniais dažniais, kai optimizuota geometrija ir galūnės
• Mechaninis patvarumaslyginant su vienu vientisu laidininku pakartotiniu lankstumu

Kas tai nėra:

• Magiškas sprendimas dėl prasto įžeminimo išdėstymo (ilgos kilpos ir netvarkingi ryšiai vis tiek sukelia problemų)
• Tinkamo laidininko dydžio pakaitalas (per mažas vis tiek įkaista)
• Atsparus blogiems nutraukimams (dauguma „pynimo gedimų“ yra nutraukimo gedimai)

Praktinio tiekimo metu dažnai pamatysiteplikas varisiralavuotas varis. Alavuotas varis yra populiarus, kai atsparus oksidacijai ir lengvesnis litavimas yra prioritetai. Plikas varis gali būti puikus pasirinkimas kontroliuojamiems, sausiems interjerams, kur svarbus didžiausias laidumas ir ekonomiškumas.

Daugelis inžinierių ir pirkėjų dirba su tokiais gamintojais kaipDongguan Quande Electronics Co., Ltd. kai jiems reikia pritaikytų Copper Braid variantų įžeminimo dirželiai, ekranavimo movos arba pritaikytos lanksčios jungtys įvairioms montavimo realybėms.

Kaip išsirinkti vario pynę nespėjus

Pasirinkti Copper Braid yra lengviausia, kai nustojate galvoti „pynė = pynė“, o nusprendžiate pagal darbą, kurį jis turi išgyventi. Naudokite šį kontrolinį sąrašą:

• 1) Srovės ir temperatūros kilimas:Jei pynė teka srovę (ne tik klijuoja), surinkite jos dydį, kad ji neįkaistų. Šildymas paprastai pirmiausia pasireiškia galuose, tada išilgai pynimo. Jei abejojate, rinkitės didesnį skerspjūvį arba lygiagrečias kelias pynes.
• 2) Lankstumo trukmė ir judėjimo modelis:10 kartų per dieną besilenkiantis dirželis skiriasi nuo nuolat vibruojančio. Jei norite dažnai lankstyti, pirmenybę teikite plonesnėms sruogoms ir pakankamai laisvoms. Venkite staigių posūkių ir „vyrių taškų“.
• 3) Aplinka:Drėgmė, druskos rūkas, cheminių medžiagų garai ir lauko poveikis stumia jus link alavuoto vario ir apsaugotų klijuojamų paviršių. Jei naudojami skirtingi metalai (pavyzdžiui, vario pynė, sujungta su aliuminiu), suplanuokite korozijos kontrolę naudodami tinkamą techninę įrangą ir paviršiaus paruošimą.
• 4) Geometrija ir ilgis:Trumpesnis paprastai yra geresnis našumui. Pinti turi būti kuo trumpesnė, tuo pačiu leisdama judėti. Plačios, plokščios pynės gali pagerinti sukibimo sritį ir sumažinti indukcinį poveikį, palyginti su ilgu plonu laidu.
• 5) Nutraukimo būdas:Iš anksto nuspręskite: užspaudimas, suvirinimas / litavimas arba litavimas. Tai lemia, kokia yra pynimo konstrukcija ir dengimas. (Ir taip, nutraukimas yra svarbesnis nei dauguma žmonių nori pripažinti.)

Greito pasirinkimo lentelė

Nutraukimas ir diegimas, kuris nepasiseks

Jei Copper Braid „paslaptingai“ nepavyksta, dažniausiai taip yra todėl, kad nutraukimas buvo traktuojamas kaip pasekmė. Štai kaip užtikrinti, kad ryšys būtų ilgalaikis:

• Paviršiaus paruošimas:Švarūs, ryškūs metaliniai kontaktiniai paviršiai „suveržia stipriau“. Pašalinkite dažus / oksidą, kur reikia klijuoti, ir tada, jei reikia, apsaugokite jungtį.
• Suspaudimas atliktas teisingai:Naudokite tinkamą pynimo storio ir pločio auselę ir štampavimo profilį. Blogas gofravimas sukuria didelį atsparumą ir šilumą. Geras suspaudimas tampa mechaniškai stabilus ir elektriškai nuoseklus.
• Suvirinimo / litavimo parinktys:Reikalingoms reikmėms (didelė srovė arba stipri vibracija) suvirinti arba lituoti galai gali būti geresni už litavimą, nes sumažina valkšnumą ir terminį nuovargį. Tai priklauso nuo jūsų surinkimo proceso ir medžiagų.
• Atsargiai lituokite:Lydmetalis gali pakelti pynę ir lanksčią juostelę paversti standžiu „įtempimo stovu“, kuris užsifiksuoja litavimo zonos krašte. Jei reikalingas litavimas, kontroliuokite laidumą ir sumažinkite įtempimą.
• Įtempių mažinimas ir maršrutas:Suteikite pynutei švelnų kreivumą. Venkite aštrių raukšlių. Saugokite, kad pynė nesitrintų ant kraštų. Jei pynė juda, ji turi judėti sklandžiai – nesibraižyti, nesilenkti ar plakti.

Paprasta taisyklė: pynė turi būti lankstus elementas, o ne pabaigos taškas. Jei jūsų sąnarys taps vyriais, atsiras nuovargio įtrūkimų ir padidės atsparumas.

Praktiniai patikrinimai ir patikra

Jums nereikia laboratorijos, kad patvirtintumėte, ar Copper Braid atlieka savo darbą. Šios praktinės patikros anksti nustato daugumą problemų:

• Atsparumo patikrinimas (pradinis):Sumontavę išmatuokite jungties atsparumą, tada dar kartą patikrinkite po vibracijos ar terminio ciklo.
• Temperatūros patikrinimas (esant apkrovai):Jei pynė teka srovę, paleiskite sistemą ir ieškokite karštų taškų ant auselių ir kontaktinių paviršių.
• Vizuali apžiūra:Ieškokite patamsėjusių, žalsvos oksidacijos, nutrūkusių sruogų ar atsilaisvinusių aparatūros.
• Judėjimo testas:Išjungę maitinimą ir atlikę saugias procedūras, švelniai sulenkite agregatą ir pažiūrėkite, ar jungtis yra mechaniškai stabili.

Jei pasipriešinimas laikui bėgant didėja, traktuokite tai kaip ankstyvą įspėjimą. Pintinė retai kada „staiga sugenda“ – ji degraduoja tol, kol sistema tampa nepatikima.

Dažnos klaidos ir lengvi pataisymai

• Klaida:Naudoti per siaurą pynę, nes ji „tinka“.
  Pataisyti:Dydis atitinka srovę ir darbo ciklą. Jei vietos mažai, apsvarstykite kelias pynes lygiagrečiai arba skirtingą geometriją.
• Klaida:Perlitavimas ir pynimo pavertimas standžiu strypu.
  Pataisyti:Pirmenybę teikite suspaudimo arba kontroliuojamo užbaigimo būdams ir pridėkite įtempimo mažinimo metodus.
• Klaida:Klijuoti ant dažų, oksidų ar užterštų paviršių.
  Pataisyti:Tinkamai paruoškite paviršių ir, jei reikia, po surinkimo apsaugokite.
• Klaida:Ilgos, kilpinės juostos, kurios veikia kaip antenos.
  Pataisyti:Laikykite trumpą, tiesioginį ir mechaniškai palaikomą.
• Klaida:Korozijos nepaisymas skirtingose ​​metalinėse jungtyse.
  Pataisyti:Naudokite tinkamą aplinkai pritaikytą įrangą, dangas ir sąnarių apsaugą.

Įprasti naudojimo atvejai ir tinkamos juostos derinimas

Vario pynė naudojama daugelyje pramonės šakų, nes ji išsprendžia specifinį elektros ir mechaninių poreikių derinį. Štai dažni naudojimo atvejai ir kam teikti pirmenybę:

• Valdymo spintos ir korpusai:Pirmenybę teikite patikimam durų ir nuimamų plokščių sujungimui. Įprasti yra plokšti vario pynimo dirželiai su tvirtomis auselėmis.
• Automatika ir robotika:Pirmenybę teikite lankstumo tarnavimo laikui ir įtempių mažinimui. Judėjimo ciklai už prastą maršrutą baudžia labiau, nei dauguma žmonių tikisi.
• Galios elektronika (inverteriai, pavaros, UPS):Pirmenybę teikite srovės pajėgumui ir šiluminiam stabilumui. Patikrinkite temperatūrą esant realiai darbo apkrovai.
• Kabelių ekranavimo movos:Pirmenybę teikite nuosekliai aprėpčiai ir tinkamai nutraukimo technikai. Puiki rankovė su bloga galo jungtimi neduos nuoseklių rezultatų.
• Telekomunikacijos ir prietaisai:Pirmenybę teikite mažo triukšmo sujungimui ir stabilioms jungtims, kurios laikui bėgant nenukrypsta.

Kai įsigysite „Copper Braid“, naudingiausi tiekėjai paklaus apie aplinką, judėjimą, srovę ir nutraukimo metodą, nes šie duomenys lemia, ar pynė veiks. kaip ilgalaikis sprendimas ar pasikartojantis priežiūros elementas.

DUK

1) Ar alavuotas varis visada geriau nei plikas varis?

Ne visada. Alavuotas varinis pynimas puikiai atsparus korozijai ir gali būti lengviau naudojamas tam tikrais surinkimo būdais. Plikas varis gali būti idealus švarioje, sausoje aplinkoje, kur oksidacijos rizika yra maža, o didžiausias laidumas yra prioritetas.

2) Kodėl mano Copper Braid galai įkaista?

Karštieji galai paprastai rodo didelį pasipriešinimą galuose: prastas užspaudimas, užteršti paviršiai, atsilaisvinusi aparatūra arba per maža jungtis srovei. Prieš kaltindami pynę, pirmiausia pataisykite galą.

3) Ar Copper Braid gali pakeisti standartinį įžeminimo laidą?

Vario pynė yra geriausia, kai reikia lankstumo, plataus sukibimo ploto arba tvirto dirželio, kuris atlaiko judėjimą. Statiniams, apsaugotiems važiavimams standartinis laidininkas gali būti paprastesnis. Daugelis sistemų naudoja abi – kiekviena, kur tai prasminga.

4) Kokio trumpumo turėtų būti įžeminimo pynė?

Trumpas kaip praktiškas, tačiau leidžia judėti ir saugiai keliauti. Papildomas ilgis gali padidinti nepageidaujamą kilpos plotą ir mechaninį lankstumą. Švelni kreivė geriau nei ilga kilpa.

5) Kokia yra didžiausia montavimo klaida naudojant Copper Braid?

Laikydami jį kaip „tiesiog vario gabalą“ ir ignoruodami užbaigimo kokybę ir paviršiaus paruošimą. Jungtis yra sistema. Jei jungtis nestabili, veikimas svyruos ir atsiras gedimų.

6) Kaip išvengti nuovargio įtrūkimų judančiame dirželyje?

Užtikrinkite laisvumą, venkite staigių posūkių, saugokite, kad galas netaptų vyriais ir nesitrintų į kraštus. Jei judėjimas yra dažnas, pasirinkite konstrukciją, skirtą pakartotiniam lenkimui, ir pridėkite įtempių mažinimą.

7) Ar Copper Braid gali padėti sprendžiant trikdžių problemas?

Taip – ​​kai naudojamas kaip surišimo dirželis arba ekranavimo įvorė su teisingu nukreipimu ir užbaigimu. Jei triukšmas išlieka, peržiūrėkite visą įžeminimo išdėstymą ir įsitikinkite, kad jungtys yra trumpos, švarios ir nuoseklios.

Kitas žingsnis

„Copper Braid“ geriausiai veikia, kai jis traktuojamas kaip suprojektuotas komponentas – parenkamas aplinkai, pritaikytas darbui ir baigiamas atsargiai. Atlikite tai ir gausite stabilų įžeminimą, mažiau triukšmo netikėtumų ir kur kas mažiau priežiūros „kodėl tai vėl nepavyksta“.

Jei renkatės vario pynę įžeminimui, ekranavimo movoms ar individualioms lanksčioms jungtims ir norite gauti rekomendaciją, pagrįstą realia jūsų taikymo informacija, Dongguan Quande Electronics Co., Ltd. gali palaikyti specifikacijų derinimo ir gamybos parinktis –susisiekite su mumisaptarti jūsų poreikius ir rasti sprendimą, atitinkantį jūsų įrengimo sąlygas.
