Kodėl Solder Wick Braid Wire yra švaraus litavimo įrankis?

Abstraktus

Litavimas turėtų jaustis kontroliuojamas, o ne kaip didelis lošimas, kai trinkelės pakyla, pėdsakai nulupti ir litavimo taškeliai visur. Šiame vadove paaiškinama, kaipLydmetalis Wick Braid Wireveikia, kodėl nepavyksta taisant realiame pasaulyje ir kaip ištaisyti dažniausiai pasitaikančias problemas skausmo taškai su pakartojamu procesu. Taip pat gausite praktinę atrankos lentelę, trikčių šalinimo lentelę ir kontrolinio sąrašo stilių darbo eiga, padedanti švariai pašalinti lydmetalį, kartu apsaugant komponentus ir PCB.

Turinys

• Trumpas kontūras
• Supratimas Lydmetalis Wick Braid Wire
• Klientų skausmo taškai ir kodėl išlitavimas vyksta neteisingai
• Tinkamos pynimo pasirinkimas darbui
• Švari, pakartojama išlitavimo darbo eiga
• Pasirinkimo lentelė pločiui, karščiui ir naudojimo atvejams
• Atsparaus lydmetalio trikčių šalinimo lentelė
• Išplėstiniai SMD, jungčių ir daugiasluoksnių plokščių patarimai
• Priežiūra, laikymas ir valymas po to
• DUK
• Kiti žingsniai

Trumpas kontūras

• Ką išlitavimo pynė iš tikrųjų daro jungtyje (ir ko ji negali padaryti)
• Kodėl „įprasto“ perdirbimo metu pagalvėlės pakyla ir nusilupa pėdsakai
• Kaip pasirinkti plotį ir srautą, kad jis atitiktų jūsų sąnarius
• Žingsnis po žingsnio metodas, kuris sumažina karščio įtampą ir pagerina absorbcijos greitį
• Pasirinkimo ir trikčių šalinimo lentelės
• DUK, atsakantys į dažniausiai pirkėjų ir technikų užduodamus klausimus

Supratimas Lydmetalis Wick Braid Wire

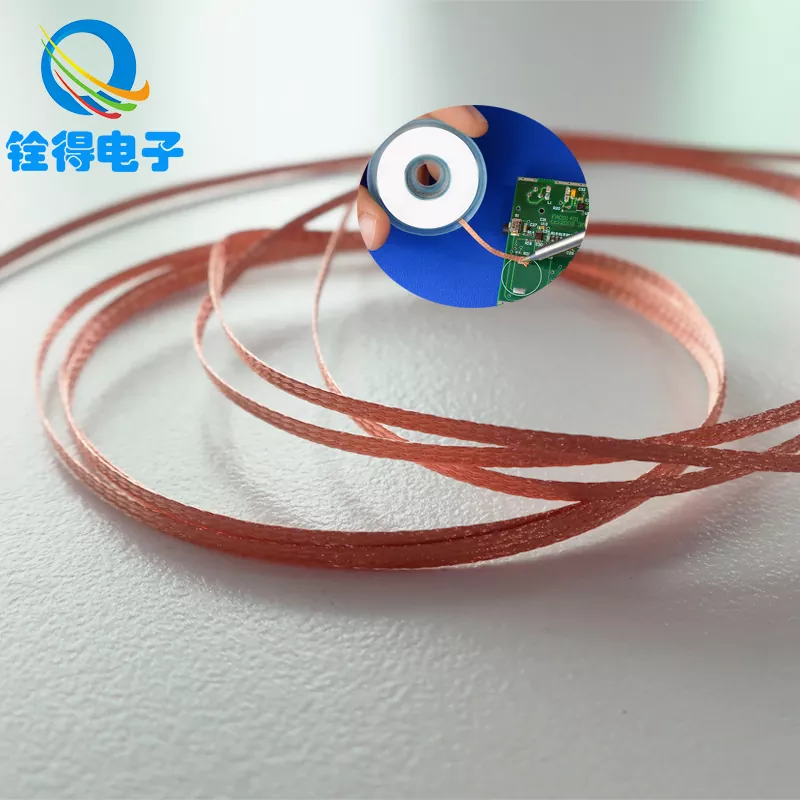

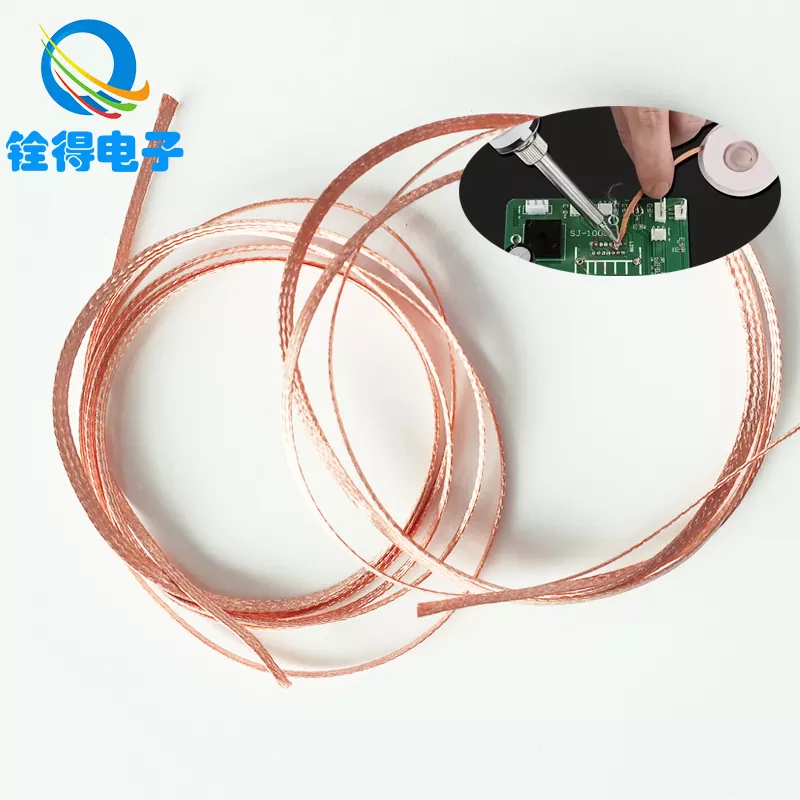

Lydmetalis Wick Braid Wire(taip pat vadinama išlitavimo pynute) yra austa varinė juosta, skirta išlydytam lydmetaliui atitraukti nuo jungties. Pintas veikia kaip mažyčių kanalų tinklas: lydmetaliui suskystėjus, kapiliarinis veikimas įtraukia jį į vario pynimą. Gera pynė ne tik „liečia lydmetalis“ – ji greitai jį sugeria, o pakėlus švariai atsipalaiduoja.

Dauguma pynimų yra vario pagrindu, nes varis efektyviai perduoda šilumą ir lengvai sušlapina, kai yra srautas. Flux yra tylus herojus čia: pašalina oksidus, padeda lydmetalio tekėjimui ir žymiai pagerina sugėrimo greitį. Neturint pakankamai srauto, net aukščiausios kokybės pynė gali jaustis „negyva“, verčia jus išlaikyti šilumą ilgiau nei turėtumėte – ir taip pažeidžiamos lentos.

• Kam tai puikiai tinka:trinkelių valymas, tiltelių valymas, lydmetalio pertekliaus pašalinimas, paruošimas perdirbimui.
• Kas tai nėra:tinkamo sąnario šildymo pakaitalas arba stebuklingas trintukas šaltoms jungtims, kurių šiluminė prieiga bloga.

Klientų skausmo taškai ir kodėl išlitavimas vyksta neteisingai

Žmonės dažniausiai kaltina pynę, kai išlitavimas vyksta blogai. Sąžininga. Tačiau tikroji priežastis beveik visada yra neatitikimas pynės plotis, srauto aktyvumas, geležies temperatūra ir kaip šiluma perduodama į jungtį.

1 skausmo taškas: pagalvėlės pakyla arba nulupimo pėdsakai

Paprastai taip nutinka, kai šildoma per ilgai arba kai pynė stipriai nuspaudžiama, tarsi bandytumėte „nuvalyti“ litavimą. Perteklinis slėgis padidina mechaninį įtempimą, o klijai po vario trinkelėmis suminkštėja dėl karščio. Pataisymas yra prieštaringas: naudotimažiaujėgą ir pagerina sugėrimo efektyvumą naudojant srautą ir teisingą pynimo plotį, kad sumažėtų šilumos laikas.

2 skausmo taškas: pynė nesugeria lydmetalio

Dažniausios priežastys yra oksiduota pynė, nepakankamas srautas, per žema temperatūra arba nevisiškai išsilydžiusi sujungimai. Jei sąnarys nėra tikras skystis, lydmetalis neįtekės į pynimą – jis tiesiog sėdi ir tyčiojasi.

3 skausmo taškas: lydmetalis išsitepa arba vėl sukietėja ant padėklo

Taip dažnai nutinka, kai pynė pakeliama netinkamu metu arba lygintuvas nuimamas dar neatskiriant pynutės. Lydmetalis užšąla ir „priklijuoja“ pynę prie trinkelės, kviesdama pakelti trinkelę. Svarbus laikas: atskirkite pynę nuo jungties, kol lydmetalis vis dar išlydytas.

4 skausmo taškas: šilumai jautrūs komponentai patiria stresą

Jungtys, plastikiniai korpusai ir netoliese esantys IC nemėgsta ilgalaikio karščio. Jei jūsų metodas reikalauja ilgo kontakto laiko, žaidžiate kietuoju režimu. Sprendimas yra greitesnis, kontroliuojamas procesas – kartais pynimas derinamas su kitais įrankiais (pvz., lydmetalio siurbimu ar mažai besilydančiais lydiniais). specifiniai sąnariai.

Tinkamos pynimo pasirinkimas darbui

Pirkdami pynę, nereikėtų spėlioti. Pradėkite nuo trijų praktinių veiksnių: pločio, srauto elgesio ir pynimo nuoseklumo. Kai tai suderinama su jūsų darbu,Lydmetalis Wick Braid Wiretampa greitas, nuspėjamas ir švelnus lentose.

• Plotis:Suderinkite pynimo plotį su pagalvėlės / jungties dydžiu. Per siaura akimirksniu prisisotina; per platus vagia šilumą ir sulėtina tirpimą.
• Srauto veikla:Veiksmingo srauto pynė greičiau sušlapina. Užsispyrusiems seniems sąnariams padeda šiek tiek išorinio srauto.
• Audimo konsistencija:Tolygus pynimo tankis pagerina kapiliarų veikimą. Netaisyklingas pynimas sukelia netolygią absorbciją ir „praleidimą“.
• Švarus varis:Oksiduotas varis blogai įsiskverbia. Sandėliavimas ir pakavimas yra svarbesni, nei pripažįsta žmonės.

Jei ieškote gamybos ar aptarnavimo darbų, nuoseklumas yra svarbus ne mažiau nei našumas. Daugelis komandų pasirenka stabilų tiekėją, taigi technikai nuolat nesimoko iš naujo, kaip pynė elgiasi. Štai kur patyrę gamintojai, pvzDongguan Quande Electronics Co., Ltd.dažnai vertinami dėl pakartojamumo, pakuotės kontrolės ir partijos iki partijos stabilumo.

Švari, pakartojama išlitavimo darbo eiga

Štai metodas, kuris sumažina lentos įtampą ir pagerina rezultatus. Laikykite tai kaip kasdienybę, o ne laisvo stiliaus pasirodymą. Pastebėsite didžiausią patobulinimą, kaip greitai lydmetalis pateks į pynę.

1. Paruoškite jungtį:Į senas jungtis įpilkite nedidelį kiekį šviežio lydmetalio. Tai skamba neteisingai, bet padeda perduoti šilumą ir sumažina „pusiau išlydyto“ lydmetalio, kuris atsisako dagtis, tikimybė.
2. Pridėti srautą (taip, net jei pynė yra sulieta):Nedidelis išorinio srauto kiekis ant padėklo ar pynimo gali pakeisti našumą, ypač ant senesnių lentų.
3. Uždėkite pynę, tada išlyginkite:Pirmiausia uždėkite pynę ant lydmetalio, tada uždėkite lygintuvą ant pynimo. Taip šildoma pynė ir sujungia ir skatina kapiliarų tekėjimą.
4. Naudokite švelnų spaudimą:Jūs vadovaujate kontaktui, o ne šlifuojate PCB. Tegul šiluma atlieka darbą.
5. Stebėkite srautą:Turėtumėte pamatyti, kaip lydmetalis migruoja į pynę. Kai sekcija prisisotina, slinkite į naują sritį.
6. Pakelkite teisingai:Pakelkite pynę ir išlyginkite kartu, tada, jei reikia, išlydę atskirkite. Nelupkite atvėsusios kasos nuo trinkelės.
7. Baigti valyti:Jei srauto likučiai yra svarbūs jūsų surinkimui, nuvalykite vietą tinkamu tirpikliu ir tamponu be pūkelių.

Kai padaryta teisingai,Lydmetalis Wick Braid Wirenesijaučia „galbūt“. Tai atrodo kaip kontroliuojamas perkėlimas: lydmetalis eina ten, kur norite, o padas išlieka ramus.

Pasirinkimo lentelė pločiui, karščiui ir naudojimo atvejams

Atsparaus lydmetalio trikčių šalinimo lentelė

Išplėstiniai SMD, jungčių ir daugiasluoksnių plokščių patarimai

Kai kurie sąnariai kovoja stipriau nei kiti. Daugiasluoksnės lentos greitai sugeria šilumą; didelės antžeminės plokštumos veikia kaip milžiniškos šilumos kempinės. Triukas nėra brutali jėga – tai pagerina šilumos perdavimą, kad greičiau įliptumėte ir išliptumėte.

• Antžeminėms plokštumoms:Naudokite didesnį antgalį ir vidutinę / platesnę pynę. Pridėti srautą. Apsvarstykite galimybę iš anksto pašildyti lentą, jei tai leidžia jūsų procesas.
• Smulkaus žingsnio kaiščiams:Naudokite siaurą pynę, lengvą kontaktą ir dažnai keiskite pynę. Prisotinta pynė tempia litavimą atgal per kaiščius.
• Dėl jungčių:Dirbkite smeigtukas po kaiščio etapais. Pakankamai skaidrus lydmetalis, kad atlaisvintumėte šviną, tada įvertinkite iš naujo, o ne perkaiskite.
• Pakartotiniam perdarymui:Išvalykite likučius tarp važiavimų. Senas srautas ir oksidacija kaupiasi ir lėta absorbcija.

Jei jūsų komanda dažnai taiso, nuosekliai pynimo našumas taupo laiką ir sumažina atliekų kiekį. Štai kodėl daugelis pirkėjų vertinaLydmetalis Wick Braid Wirene tik „ar veikia“, bet ir „ar kiekvieną kartą veikia taip pat“.

Priežiūra, laikymas ir valymas po to

Pintų našumas sumažėja, kai varis oksiduojasi arba srautas išdžiūsta. Elkitės su pynute kaip su eksploatacinėmis medžiagomis, kurias reikia švariai laikyti.

• Laikyti sandariai uždarytą:Nenaudojamą pynę laikykite pakuotėje, kad sumažintumėte oksidaciją.
• Naudokite naujus skyrius:Kai prisisotina, supjaustykite arba judėkite į priekį. Pakartotinai naudojant užpildytą pynę, sulėtėja absorbcija ir padidėja šilumos poveikis.
• Išvalykite po perdirbimo:Jei likučiai kelia susirūpinimą, prieš lituodami išvalykite trinkelės sritį ir patikrinkite.
• Patikrinkite rezultatą:Tinkamai išvalytas padas turi atrodyti lygus ir paruoštas pakartotiniam skardavimui arba sudedamųjų dalių išdėstymui.

Pirkimo komandoms taip pat verta patikrinti pakuotės nuoseklumą ir ženklinimo aiškumą, ypač kelių pločių atsargoms. Tiekėjams patinkaDongguan Quande Electronics Co., Ltd. dažnai prašoma palaikyti stabilias specifikacijas visose partijose todėl technikai gali pasikliauti nuspėjamu valdymu.

DUK

Ar galiu naudoti litavimo dagtį bešviniam lydmetaliui?

Taip. Lituokliui be švino paprastai reikia šiek tiek stipresnio šilumos perdavimo ir gero srauto. Naudokite tinkamą antgalį, užtikrinkite tvirtą kontaktą, ir apsvarstykite galimybę pridėti nedidelį kiekį šviežio lydmetalio ir srauto, kad jungtis tekėtų prieš sugeriant.

Kodėl pridėjus šviežio lydmetalio jį kartais lengviau pašalinti?

Šviežias lydmetalis pagerina šilumos perdavimą ir gali „iš naujo suaktyvinti“ seną oksiduotą jungtį. Kai jungtis ištirps tolygiai, pynė gali traukti litą greitai į pynimą, o ne kovoti su iš dalies išlydyta medžiaga.

Kokį pynimo plotį turėčiau palikti kaip numatytąjį?

Vidutinis plotis yra geras bendrosios paskirties pasirinkimas atliekant mišrius remonto darbus, tačiau jei jūsų darbas dažniausiai yra smulkaus žingsnio SMD, rinkitės siaurą pynę. kasdieninis vairuotojas. Jei dažnai naudojate jungtis arba kiaurymes pagalvėlės, pridėkite platesnę parinktį, kad greičiau įsisavintumėte.

Kaip išvengti trinkelių kilimo?

Sutrumpinkite laikymo laiką, švelniai spauskite, pridėkite srautą ir pasirinkite efektyviai sugeriantį plotį. Kuo ilgiau laikysite šilumą, tuo didesnė rizika. Niekada nenulupkite atvėsusios kasos nuo įkloto – trumpai pašildykite ir švariai pakelkite.

Ar reikalingas išorinis srautas, jei pynė yra suliejama?

Ne visada, bet dažnai padeda ant senų lentų, bešvinių jungčių ir oksiduotų trinkelių. Nedidelis kiekis gali žymiai pagreitinti pašalinimą ir sumažinti šilumos poveikį, kuris apsaugo PCB.

Kodėl pynė kartais „vilka“ litą ir sukelia tiltus?

Paprastai taip nutinka, kai pynimo dalis jau yra prisotinta arba kai naudojate per didelį plotį smulkiems kaiščiams. Naudokite šviežią pynę, susiaurinkite ir judėkite kontroliuojama kryptimi su lengvu kontaktu.

Kiti žingsniai

Jei norite, kad litavimas būtų švarus, greitas ir pasikartojantis, teisingaiLydmetalis Wick Braid Wirepasirinkimas yra toks pat svarbus kaip ir technika. Nesvarbu, ar kaupiate kelių pločių atsargas remonto stendui, ar ieškote stabilaus tiekimo gamybos pertvarkymui, kad pynimo elgesys būtų nuoseklus gali sumažinti laužą, apsaugoti lentas ir sutaupyti techniko laiko.

Ieškote patikimų parinkčių ir aiškių patarimų, kaip suderinti pynimo plotį su jūsų programomis?Susisiekite su mumisaptarti savo naudojimo atvejį, ir mes padėsime pasirinkti praktiškiausią konfigūraciją jūsų darbo eigai.
