Kodėl įžeminimo laido pasirinkimas lemia saugumą, patikimumą ir triukšmo efektyvumą?

Abstraktus

A įžeminimo laidasnesunku nepastebėti, kol kas nors nepavyks: netikėti įrangos nustatymai iš naujo, trikdžiai, kurie sugadina signalus, dilgčiojantys gaubtai, nesėkmingi patikrinimai arba (blogiausiu atveju) smūgio ir gaisro pavojus. Šiame vadove paaiškinama, kaip įžeminimo laidai iš tikrųjų veikia tikrose sistemose, kas paprastai sukelia įžeminimo problemas ir kaip pasirinkti įžeminimo laidą, atitinkantį jūsų elektrinius, mechaninius ir aplinkos apribojimus. Pakeliui gausite praktinius kontrolinius sąrašus, įprastų įžeminimo laidininkų palyginimo lentelę ir praktikoje patikrintų montavimo patarimų. Jei vertinate pintus įžeminimo gaminius arba kuriate mašinos, skydo, transporto priemonės ar korpuso įžeminimo strategiją, atliksite aiškius tolesnius veiksmus. Gamintojams ir projektų komandoms,Dongguan Quande Electronics Co., Ltd.palaiko įžeminimo laidininko pasirinkimą ir pritaikymą, kad jūsų dizainas veiktų nuosekliai nuo prototipo iki gamybos.

Turinys

• Kontūras
• Ką iš tikrųjų daro įžeminimo laidas
• Kliento skausmo taškai Įžeminimo problemos Sukurti
• Kaip pasirinkti tinkamą įžeminimo laidą
• Dažni įžeminimo laidų tipai ir kada juos naudoti
• Dydžio svarstymai, padedantys išvengti netikėtų gedimų
• Montavimo praktika, dėl kurios įžeminamas arba nutraukiamas įžeminimas
• Dažnos klaidos ir kaip jų išvengti
• Kaip patikrinti įžeminimo kokybę lauke
• DUK
• Kiti žingsniai

Kontūras

1. Įžeminimo laido paskirtis užtikrinti saugumą ir signalo vientisumą
2. Blogo įžeminimo simptomai ir kodėl jie atsiranda
3. Pasirinkimo sistema, apimanti elektros apkrovą, dažnio elgesį ir aplinką
4. Pintų juostų, suvytų laidų ir šynų palyginimas
5. Montavimo detalės, kurios sumažina pasipriešinimą ir neleidžia atsilaisvinti
6. Patikrinimo metodai ir praktiniai priėmimo patikrinimai
7. DUK ir tiekimo gairės

Ką iš tikrųjų daro įžeminimo laidas

Frazė „įžeminimo laidas“ naudojama atliekant kelis darbus, o juos sumaišius daugeliui projektų kyla problemų. Daugumoje programų įžeminimo laidas palaiko vieną ar daugiau iš šių funkcijų:

• Saugos gedimo kelias: Jei įtampingasis laidininkas liečiasi su metaliniu gaubtu, įžeminimo kelias padeda perduoti gedimo srovę, todėl apsaugos įtaisai gali greitai suveikti.
• Potencialų išlyginimas: Metalinių dalių prijungimas taip, kad jų potencialas būtų beveik toks pat, sumažina prisilietimo įtampą ir sumažina lanko atsiradimo riziką.
• Triukšmo valdymas ir atskaitos stabilumas: Geras įžeminimo ryšys gali sumažinti elektromagnetinius trukdžius, užtikrinant kontroliuojamą grįžtamąjį kelią ir sumažinant varžą atitinkamais dažniais.
• Žaibo ir viršįtampio nukreipimas: Kai kuriose sistemose įžeminimo laidininkai padeda saugiai nukreipti didelės energijos pereinamuosius srautus (dažnai tai yra platesnės sujungimo ir viršįtampio strategijos dalis).

Atkreipkite dėmesį į žodįvarža, ne tik pasipriešinimas. Daugelis įžeminimo problemų atsiranda esant aukštesniems dažniams, kai laidininkas, kuris pagal pagrindinį skaitiklį atrodo „gerai“, vis tiek blogai elgiasi dėl induktyvumo, ilgio ir jungties geometrijos. Štai kodėl fizinė įžeminimo laidininko forma gali būti svarbi tiek pat, kiek ir jo skerspjūvio plotas.

Kliento skausmo taškai Įžeminimo problemos Sukurti

Jei kada nors išlaikėte sistemos bandymą stende, bet nepavyko atlikti gamykloje, transporto priemonėje ar įrengiant lauke, įžeminimas dažnai yra istorijos dalis. Čia pateikiami dažniausiai klientų skausmo taškai, kuriuos matome pramoninėse ir elektroninėse sistemose:

• Atsitiktiniai atstatymai ir nepaaiškinami gedimai: Pertraukiamos įžeminimo jungtys gali sukelti įtampos poslinkius, kurie supainioja valdymo elektroniką.
• EMI, kuris neišnyks: Ekranavimas ir filtrai negali visiškai kompensuoti prasto grįžimo kelio arba didelės varžos sujungimo tarp korpusų.
• Nepavykusios patikros arba atitikties vėlavimas: Netinkamas sujungimas, neteisingi nutraukimai arba prasti dokumentai gali sukelti pertvarkymą ir grafiko slydimą.
• Perkaitimas prijungimo vietose: „Nedidelė“ kontaktų problema tampa karšta vieta esant gedimo srovei arba pasikartojančioms viršįtampių sąlygoms.
• Korozija ir atsipalaidavimas: Lauko, jūrinė, drėgna ar cheminė aplinka gali pabloginti ryšius greičiau, nei tikisi komandos.
• Montavimo galvos skausmai: Dėl per standžių, per trumpų arba linkusių pavargti laidų gamyba gali būti nenuosekli.

Geros naujienos yra tai, kad daugumos jų galima išvengti. Svarbiausia yra traktuoti įžeminimą kaip mechaninio ir elektrinio dizaino problemą, o ne pasekmes.

Kaip pasirinkti tinkamą įžeminimo laidą

Patikimas atrankos procesas prasideda nuo tikrų apribojimų, o ne tik nuo katalogo aprašymo. Naudokite šią sistemą:

1) Apibrėžkite įžeminimo darbą

• Ar tai visų pirma saugus sujungimas, triukšmo valdymas, valdymas viršįtampiais ar derinys?
• Ar tai korpuso sujungimas, durų sujungimas, plokščių sujungimas ar kabelio ekrano užbaigimas?

2) Nubrėžkite elektros poreikius

• Klaidos dabartiniai lūkesčiai: Apsauginio įrenginio veikimas priklauso nuo mažos varžos kelio.
• Dažnio elgesys: Triukšmo ir EMI atveju trumpesni ir platesni laidininkai dažnai pranoksta ilgesnius, siauresnius.
• Darbo ciklas: atsitiktiniai viršįtampiai skiriasi nuo nuolatinio srovės dalijimosi.

3) Suderinkite mechaninę tikrovę

• Ar jis lankstysis (durys, vyriai, vibracija, robotika)? Jei taip, lankstus įžeminimo laidininkas yra labai svarbus.
• Ar mažai vietos? Ar yra pakartotinio lenkimo spindulio reikalavimas?
• Ar montuotojai turės nuolatinę prieigą prie sukimo momento tvirtinimo detalių?

4) Atsižvelkite į aplinką

• Drėgmė, purškiama druska, chemikalai, aukšta temperatūra, UV poveikis arba alyvos užterštumas gali pakeisti medžiagų pasirinkimą.
• Jei korozija yra tikėtina, paviršiaus apdorojimas ir prijungimo įranga yra svarbios ne mažiau kaip laidininko medžiaga.

5) Iš anksto nuspręskite dėl nutraukimo strategijos

• Žiediniams gnybtams, antgaliams, suvirinimo skirtukams, smeigių jungtims arba spaustuvų tipo sujungimui reikia skirtingų laidininkų konstrukcijų.
• Nutraukimo nuoseklumas prilygsta veiklos nuoseklumui.

Jei norite mažiau netikėtumų gamyboje, užfiksuokite šiuos sprendimus prieš užbaigdami diržų brėžinius. Dongguan Quande Electronics Co., Ltd. dažnai palaiko komandas, patvirtindamas tinkamumą, lankstumą ir nutraukimo suderinamumą prieš pradedant masinę gamybą.

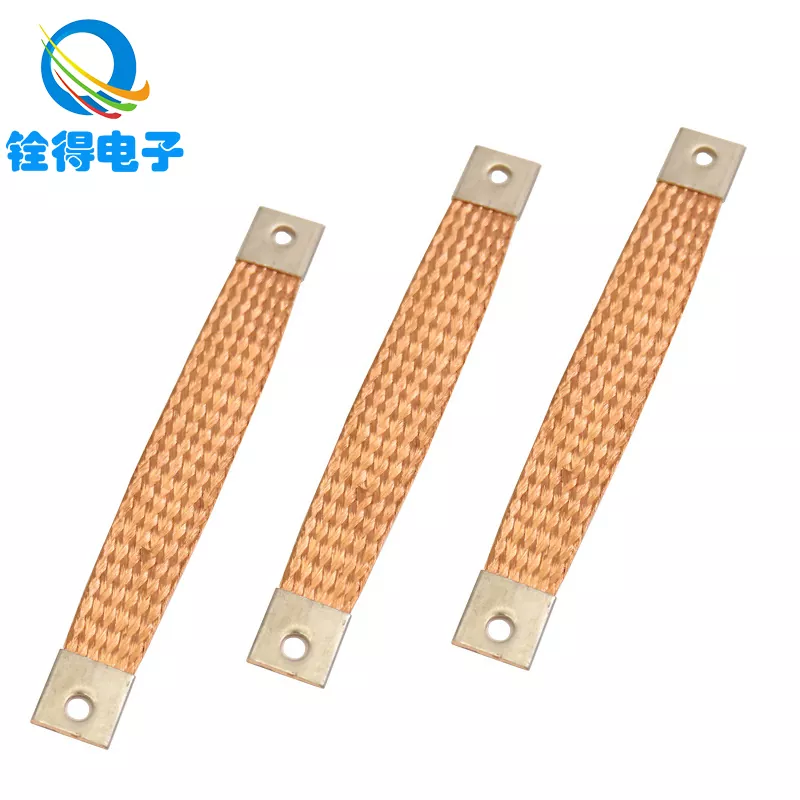

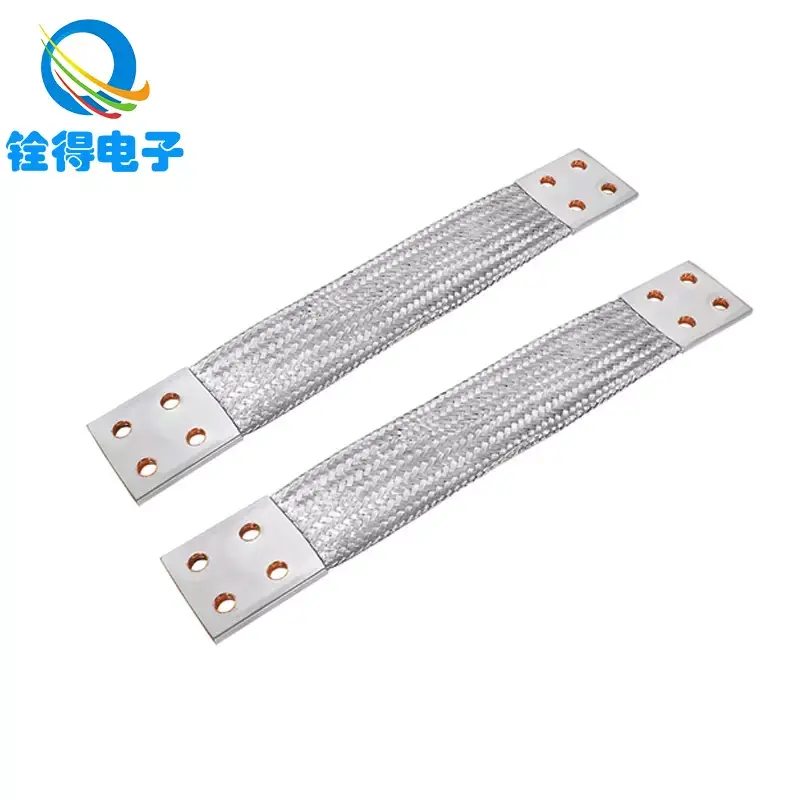

Dažni įžeminimo laidų tipai ir kada juos naudoti

Daugeliui pramoninių spintų „geriausias“ pasirinkimas yra derinys: jungiamoji juosta skydelyje, trumpi pinti dirželiai durims ir judančioms dalims bei gerai baigti suvyti laidininkai fiksuotoms jungtims.

Dydžio svarstymai, padedantys išvengti netikėtų gedimų

Dydis yra ne tik „didesnis, tuo geriau“. Per didelis dydis gali sukelti standumą, surinkimo problemas ir nuovargį. Per mažas dydis gali perkaisti, nepavykti išvalyti apsauginio įtaiso arba atsirasti nestabilių nuorodų. Turėkite omenyje šiuos principus:

• Trumpesni plakimai storesnidaugeliui su triukšmu susijusių problemų. Sumažinus ilgį, našumas dažnai pagerėja labiau nei padidinus skerspjūvį.
• Platesnis gali pabūti apvaliaiaukštesniais dažniais. Plokšti pinti dirželiai gali sumažinti varžą, kai yra tinkamai sumontuoti.
• Ryšio sritis yra svarbi. Storas laidininkas ant mažo kontaktinio plotelio vis tiek gali veikti prastai.
• Šiluminiai ir gedimo įvykiai skiriasi. Laidininkas gali atlaikyti trumpą gedimo impulsą, tačiau sugenda dėl pasikartojančių viršįtampių arba kaitinant blogoje jungtyje.

Jei jūsų dizainas turi atitikti tam tikrą elektros kodą arba pramonės standartą, naudokite šio standarto dydžio nustatymo metodą kaip pagrindą, tada padėkite mechaninius ir aplinkosaugos reikalavimus. Jei kyla abejonių, nutraukimą ir montavimą laikykite aukščiausios klasės dizaino elementais, o ne „montuotojo informacija“.

Montavimo praktika, dėl kurios įžeminamas arba nutraukiamas įžeminimas

Dauguma įžeminimo gedimų įvyksta sąsajose. Dirigentas retai būna problema; ryšys paprastai yra. Šios praktikos žymiai pagerina rezultatus:

Jei reikia klijuoti, naudokite švarų metalo ir metalo kontaktą

• Klijavimo taške pašalinkite dažus, anoduojančias medžiagas arba dangas, nebent aparatūra sukurta taip, kad patikimai pradurtų dangas.
• Naudokite tinkamas poveržles arba tvirtinimo įrangą, kad laikui bėgant išlaikytumėte kontaktinį slėgį.

Valdykite atsipalaidavimą veikiant vibracijai

• Naudokite užrakinimo metodus, suderinamus su jūsų aparatūra ir aplinka.
• Taikykite pastovų sukimo momentą ir dokumentuokite jį gamybai.

Sumažinkite ilgį ir venkite kilpų

• Nukreipkite įžeminimo laidus kuo trumpiau ir tiesiau.
• Venkite didelių kilpų, kurios gali priimti trikdžius, pavyzdžiui, antena.

Sukurkite judėjimą, o ne tikėkitės, kad jis nejudės

• Durims, vyriams ir vibruojamiesiems mazgams pinti įžeminimo diržas su tinkamu įtempimo sumažinimu dažnai trunka ilgiau nei standus laidas.
• Atsižvelkite į lenkimo spindulį ir įsitikinkite, kad diržas arba viela nėra mechaninis stabdys.

Standartizuoti nutraukimus

• Pasirinkite nutraukimo stilių ir nuosekliai taikykite jį visose versijose.
• Suspaudimo kokybė, auselių tvirtinimas ir kontaktinio paviršiaus paruošimas turi būti kontroliuojami.

Dažnos klaidos ir kaip jų išvengti

• Skydams naudokite ilgus "pigtails".kurie kenkia aukšto dažnio veikimui. Laikykite ekrano jungtis trumpas ir, jei reikia, apsvarstykite spaustukus.
• Remiamasi važiuoklės kontaktu per dažus. Jei negalite garantuoti metalinio kontakto, nemanykite, kad jis egzistuoja.
• Metalų maišymas neplanuojant. Skirtingi metalai ir drėgmė gali pagreitinti koroziją ir padidinti atsparumą.
• Durų klijavimo nepaisymas. Puikus skydo įžeminimas nepadeda, jei durys tampa triukšminga plūduriuojančia plokšte.
• Per didelis standaus laidininko lankstymas. Vibracinis nuovargis yra tikras; pasirinkti laidininką, skirtą judėjimui.
• Bandymas tik su pagrindiniu tęstinumo pyptelėjimu. Tęstinumas neprilygsta tvirtam, mažos varžos ryšiui realiomis sąlygomis.

Kaip patikrinti įžeminimo kokybę lauke

Patikrinimas turi atitikti riziką. Paprastam klijavimui gali būti naudinga atlikti mažo pasipriešinimo patikrinimą. Jautrioms sistemoms gali prireikti papildomų metodų. Praktinės galimybės apima:

• Vizuali apžiūra: Patvirtinkite dangos pašalinimą, techninės įrangos tipą ir ar laidininkas nėra įtemptas.
• Mažos varžos matavimas: Išmatuokite skersinį jungtį ne tik pagrindiniu multimetru, bet ir mažo omo darbui tinkamu prietaisu.
• Judėjimo testas: Atsargiai perkelkite duris arba diržus, stebėdami, ar elgesys su pertrūkiais.
• Terminis patikrinimas esant apkrovai: karštosiose vietose dažnai atskleidžiamos didelio atsparumo jungtys.
• Triukšmo simptomų patvirtinimas: Jei įžeminimas skirtas trikdžiams sumažinti, patvirtinkite atlikdami matavimus prieš ir po, kurie atitinka jūsų tikras darbo sąlygas.

Jei jūsų sistema yra labai svarbi saugai, laikykitės galiojančių elektros kodų ir organizacinių bandymų procedūrų. Šiame straipsnyje pateikiamos bendrosios inžinerinės gairės, tačiau galutiniai priėmimo kriterijai turi atitikti jūsų pramonės ir atitikties įsipareigojimus.

DUK

• Ar įžeminimo laidas yra tas pats, kas nulinis laidas?
  Ne. Daugelyje sistemų normaliai veikiant neutralei teka grįžtamoji srovė, o įžeminimo laidininkas skirtas saugiam sujungimui ir gedimų sąlygoms. Jie atlieka skirtingus vaidmenis ir yra skirtingai traktuojami projektuojant ir montuojant.
• Kada vietoj įprasto laido turėčiau naudoti pintą įžeminimo diržą?
  Pinti dirželiai dažnai naudojami judančių dalių, vibracijos aplinkos arba trumpų, plačių, mažos varžos jungčių, palaikančių triukšmo valdymą, klijavimui. Jie taip pat gali padaryti durų ir gaubtų sujungimą patikimesnį, kai lenkimas yra neišvengiamas.
• Ar storesnis įžeminimo laidas visada sumažina trukdžius?
  Ne visada. Sumažinti ilgį, pagerinti jungties plotą ir naudoti geometriją, kuri sumažina varžą, gali būti svarbiau nei tiesiog padidinti skerspjūvį, ypač aukštesnio dažnio triukšmo atveju.
• Kodėl mano sistemoje vis dar yra triukšmo, nors viskas rodo tęstinumą?
  Tęstinumas tik įrodo, kad yra tam tikras laidus kelias. Triukšmo problemos dažnai yra susijusios su impedancija esant veikimo dažniams, bloga sukibimo geometrija, ilgomis kojelėmis arba nenuosekliais ekrano galais.
• Dėl ko laikui bėgant nutrūksta įžeminimo jungtys?
  Dažniausios priežastys yra vibracijos atsipalaidavimas, korozija, prastas paviršiaus paruošimas, netinkamas įtempių sumažinimas ir nenuosekli suspaudimo ar auselių kokybė. Aplinkos poveikis gali paspartinti visa tai.
• Kaip padaryti, kad įžeminimas būtų nuoseklesnis gamyboje?
  Standartizuokite techninę įrangą ir išvadus, apibrėžkite sukimo momento specifikacijas, valdykite paviršiaus paruošimą ir pasirinkite surinkimo procesui tinkamus laidus. Nuoseklumas yra tiek proceso valdymas, tiek laidininko pasirinkimas.
• Ar galiu pritaikyti įžeminimo laidus savo korpusui arba laidams?
  Taip. Daugelis gamintojų siūlo pasirinktinius ilgius, pynimo konstrukcijas ir užbaigimo galimybes. Jei turite mažai vietos, judėjimo ar korozijos apribojimų, pritaikymas dažnai sumažina pertvarkymą ir padidina patikimumą.

Kiti žingsniai

Jei susiduriate su nepaaiškinamu EMI, nenuosekliu įrangos elgesiu, durų tvirtinimo problemomis arba įžeminimo taškais, kurie korozuoja arba atsipalaiduoja, nelaikykite įžeminimo laido kaip priedo. Laikykite jį kaip suprojektuotą komponentą, atitinkantį elektrinius, mechaninius ir aplinkosaugos reikalavimus.

Jei reikia pagalbos pasirenkant įžeminimo laidininko stilių, apibrėžiant užbaigimo parinktis arba suderinant lankstumą ir įrengimo apribojimus, Dongguan Quande Electronics Co.,Ltd. gali padėti jūsų vertinimo ir gamybos poreikiams. Pasidalykite savo programos informacija ir brėžiniais, o mes rekomenduosime praktišką įžeminimo sprendimą, kurį galite kurti pakartotinai ir užtikrintai –susisiekite su mumispradėti.
