Kaip pintas varinis vamzdis pagerina lanksčias maitinimo ir įžeminimo jungtis?

Abstraktus

Jei kada nors susidūrėte su įtrūkusiomis antgaliais, perkaitusiais džemperiais, trikdžiais ar triukšmingais signalais šalia stiprios srovės įrangos, jau žinote tikrąjį priešą: standžios jungtys tose vietose, kurios juda, vibruoja, plečiasi arba kurioms reikia lengvos techninės prieigos.Pintas varinis vamzdisskirtas būtent tiems „viskas gerai, kol taip nėra“ aplinkos. Jame didelis laidumas derinamas su lankstumu, padedantis sukurti jungtis, kurios išlieka patikimos esant šiluminiams ciklams, mechaniniams judėjimams ir ankštoms montavimo erdvėms.

Šiame vadove paaiškinama, kasPintas varinis vamzdisyra, kur jis šviečia, ką klientai dažniausiai klysta rinkdamiesi ir kaip tai teisingai nurodyti pirmą kartą. Taip pat rasite patarimų dėl dydžių, praktišką palyginimo lentelę, geriausios diegimo praktikos pavyzdžius ir trumpus DUK, kurie padės pereiti nuo „mums reikia kažko lankstaus“ prie aiškių, paruoštų pirkti specifikacijų.

Turinys

• Kontūras
• Kas yra pintas varinis vamzdis
• Kliento skausmo taškai, kuriuos ji išsprendžia
• Tipiniai naudojimo atvejai
• Kaip pasirinkti tinkamą specifikaciją
• Praktinės lentelės dydžiui nustatyti ir suderinti
• Montavimo ir tvarkymo patarimai
• Kokybės kontrolinis sąrašas prieš perkant
• Darbas su Dongguan Quande Electronics Co., Ltd.
• DUK
• Kiti žingsniai

Kontūras

1. ApibrėžkitePintas varinis vamzdispaprasta kalba ir paaiškinkite, kaip jis elgiasi tikrose instaliacijose.
2. Nurodykite bendrų gedimų scenarijus su pinto vamzdinio laidininko projektavimo pranašumais.
3. Parodykite dažniausiai naudojamas programas ir tai, kas kiekvienoje iš jų yra svarbiausia.
4. Pateikite atrankos pagrindą: medžiagą, dengimą, pynimo tankį, matmenis ir užbaigimo metodą.
5. Bendrinkite paprastas naudoti lenteles, kad pirkėjai galėtų suderinti našumo poreikius su aiškiomis specifikacijomis.
6. Užbaikite tvarkymo patarimus, kokybės kontrolinį sąrašą ir pirkėjui patogius DUK.

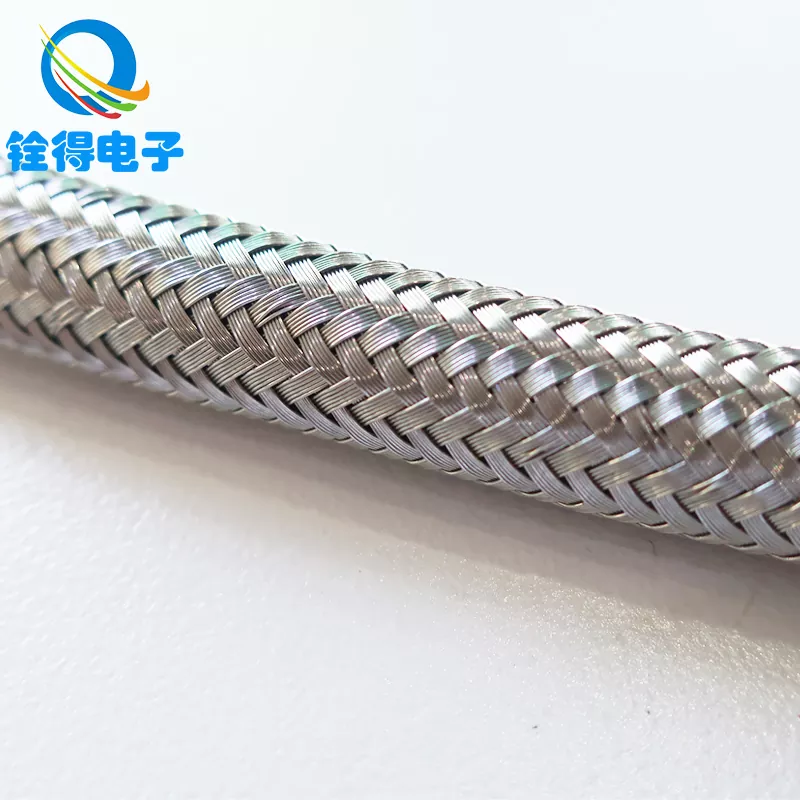

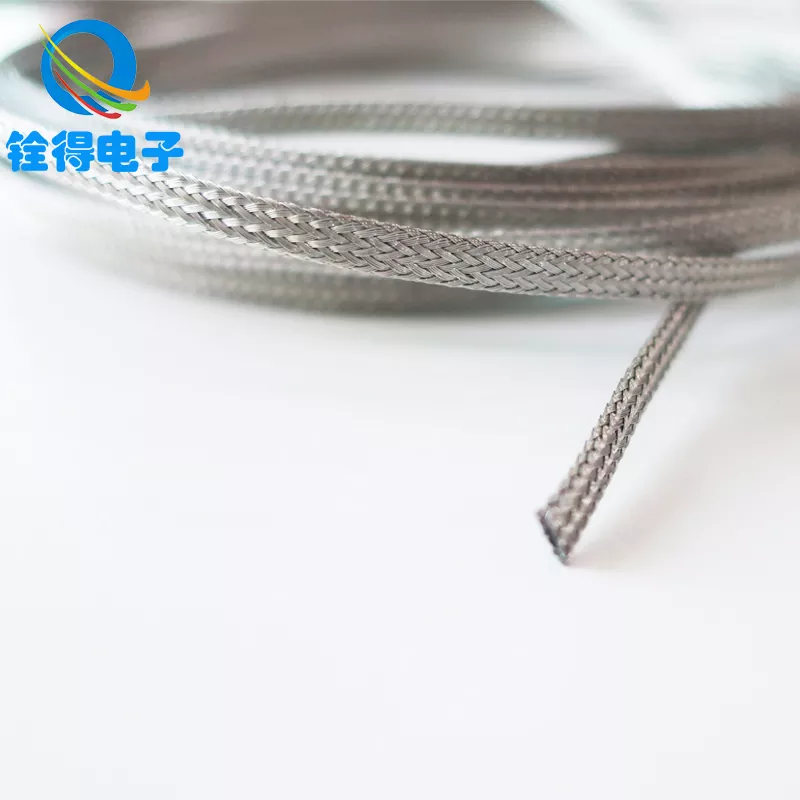

Kas yra pintas varinis vamzdis

Pintas varinis vamzdisyra vamzdinė pynė, pagaminta iš kelių varinės vielos gijų, supintų į lanksčią movą arba vamzdelį. Priklausomai nuo dizaino, jis gali būti naudojamas kaip:

• Lankstus laidininkas(pernešanti srovę tarp dviejų taškų, kur vyksta judėjimas arba plėtimasis)
• Įžeminimo kelias(korpusų, durų, spintelių, šynų ir besisukančių ar vibruojančių mazgų sujungimas)
• Elektromagnetinis skydas(sumažinti trukdžius aplink kabelius ar mazgus surengiant laidžią gaubtą)
• Apsauginė rankovė(apsaugokite žarnas / kabelius nuo dilimo ir padidinkite laidumą)

Skirtingai nuo tvirto vario strypo ar kieto kabelio, pintas vamzdis gali pakartotinai susilenkti ir prisitaikyti prie ankštų vietų. Jis taip pat gali „kvėpuoti“ šiluminiu plėtimu: kylant temperatūrai metalinės dalys plečiasi; kai jie atvės, jie susitraukia. Pintinė konstrukcija toleruoja šį ciklą ir sumažina aparatūros atsipalaidavimo riziką, įtrūkimai ties antgaliu arba įtampos perkėlimas į jautrius gnybtus.

Kliento skausmo taškai, kuriuos ji išsprendžia

Pirkėjai paprastai pradeda ieškotiPintas varinis vamzdissusidūrus su viena iš šių problemų:

• Perkaitimas prijungimo vietoseatsiradusius dėl nepakankamo kontaktinio ploto, prasto lankstumo ar judesių sukeltų mikrotarpų.
• Įtrūkusios auselės ir nutrūkusios sruogoskur standūs laidininkai yra priversti lankstyti vibracijos ar techninės priežiūros metu.
• Laikui bėgant atsilaisvino tvirtinimo detalėsdėl terminio ciklo ir mechaninio judesio, perkeliančio įtampą į jungtį.
• Triukšmas ir trukdžiaišalia keitiklių, transformatorių, skirstomųjų įrenginių, suvirintuvų ar elektromobilių įkrovimo įrangos.
• Sunkiai montuojami džemperiaiankštose spintose, kur lenkimo spindulys tampa kova.
• Priešlaikinė korozijadrėgnoje, pakrantėje arba chemiškai aktyvioje aplinkoje, kai medžiagos neatitinka sąlygų.

Gerai apibrėžtas pintas vamzdis sprendžia šias problemas, derindamas laidumą, lankstumą ir paviršiaus padengimą. Rezultatas yra lengvesnis ryšys į maršrutą, stabilesnis laikui bėgant ir mažiau jautrus mažiems poslinkiams, kurie nubaustų standžią dalį.

Tipiniai naudojimo atvejai

Čia yra tikro pasaulio vietos, kurPintas varinis vamzdisdažniausiai naudojamas ir kas dažniausiai rūpi sprendimus priimantiems asmenims:

• Skirstomieji įrenginiai ir šynų sistemos:lanksčios jungtys tarp šynų arba komponentų, kurie įkaista esant apkrovai.
• Transformatoriai ir energijos paskirstymas:įžeminimas ir sujungimas, siekiant sumažinti gedimo riziką ir išlaikyti stabilų potencialą.
• Geležinkelių ir automobilių platformos:vibracijai atsparus sujungimas ir lankstūs srovės keliai.
• EV/įkrovimo ir inverterių sistemos:valdyti didelę srovę ir sumažinti elektrinį triukšmą.
• Pramoninės spintos ir korpusai:durų tvirtinimo dirželiai ir įžeminimo takai, kurie turi lankstytis atidarant/uždarant.
• EMI ekranavimas kabeliams ir mazgams:Laidus vamzdis aplink kabelius, kad sumažintų trikdžių jautrumą.

Kaip pasirinkti tinkamą specifikaciją

GeriausiasPintas varinis vamzdisjūsų projektui priklauso nuo to, kaip jis bus naudojamas: dabartinis lygis, darbo ciklas, aplinka, reikalingas lankstumas, ir nutraukimo būdas. Žemiau pateikiama praktinė atrankos sistema, kurią galite perduoti inžinieriams, perkantiesiems ir tiekėjui.

1) Vario tipas ir laidumo lūkesčiai

• Plikas varis:stiprus laidumas, dažnas kontroliuojamoje aplinkoje.
• Alavuotas varis:geresnis atsparumas oksidacijai ir lengvesnis litavimas, dažnai pirmenybė teikiama drėgnoms arba kintamoms sąlygoms.
• Specialus dengimas:naudojamas unikaliems korozijos ar sąsajos poreikiams (rinkitės pagal aplinką ir derinimo medžiagas).

2) Pynės konstrukcija ir tankis

• Vielos skersmuo ir vijų skaičiusturi įtakos lankstumui ir ilgaamžiškumui.
• Pynės padengimasturi įtakos ekranavimo veikimui ir kontakto stabilumui.
• Išsiplėtimo koeficientassvarbu, kada vamzdis turi tilpti į tam tikro skersmens diapazoną.

3) Matmenys, kurie iš tikrųjų yra svarbūs

• Vidinis skersmuo (ID):ar jis tinka jūsų tikslinei daliai ar kabelių pluoštui.
• Išorinis skersmuo (OD):nesvarbu, ar jis telpa riebokšlių, spaustukų ar maršrutizavimo kanalų viduje.
• Ilgis ir aptarnavimo ciklas:paliekant pakankamai laisvumo, kad pynė netaptų jūsų sąnario „spyruokle“.

4) Nutraukimo būdas

• Suspausti antgaliai / antgaliai:įprastas įžeminimo diržams ir džemperiams.
• Suvirinti / lituoti galai:naudojamas, kai reikalingas didelis patikimumas ir mažas kontaktinis atsparumas.
• Spaustuvas arba juostos pabaiga:dažnai naudojamas ekranavimui, kad būtų palaikomas 360 laipsnių kontaktas.

5) Aplinka ir korozijos tikrovė

• Drėgmė, druskos poveikis, pramoninės cheminės medžiagos ir skirtingi metalai gali pakeisti „pakankamai gero“ išvaizdą.
• Jei jūsų įranga yra lauke arba šalia sūraus oro, dangos pasirinkimas ir sąnarių apsauga tampa nediskutuotini.

Praktinės lentelės dydžiui nustatyti ir suderinti

1 lentelė. Taikymas turi atitikti pintų vamzdžių charakteristikas

2 lentelė. Pirkėjui patogus kontrolinis sąrašas, skirtas nurodyti pintą varinį vamzdelį

Montavimo ir tvarkymo patarimai

Net geriausiasPintas varinis vamzdisgali būti nepakankamai našus, jei jis nupjautas, tvarkomas arba baigtas prastai. Šie naudingi patarimai sumažina pertvarkymą ir gedimus:

• Apsaugokite nuo dilimo pjovimo metu:naudokite metodą, kuris išlaiko sruogas (prieš pjaustydami apvyniokite juostele arba naudokite tinkamus įrankius).
• Pridėkite aptarnavimo kilpą, kai yra judėjimas:leiskite švelnius kreives, o ne griežtus lenkimus pabaigos taške.
• Apsaugokite galus:termiškai susitraukiantys batai ar rankovės gali sumažinti dilimą ir neleisti pasklidusių sruogų plisti.
• Užtikrinkite švarius sujungimo paviršius:pašalinkite oksidaciją arba šiukšles ten, kur antgaliai ar spaustukai liečiasi su metalu.
• Skirtingi metalai:jei jūsų techninė įranga nėra atspari variui, apsvarstykite paviršiaus apsaugos strategijas, kad sumažintumėte galvaninių problemų.
• Svarbus sukimo momentas:nuoseklus tvirtinimas sumažina mikrojudėjimą ir stabilizuoja kontaktinį pasipriešinimą.

Ekranavimo tikslais pirmenybę teikite 360 ​​laipsnių kontaktui: pynė, kuri paliečiama tik viename mažame taške, gali atrodyti sumontuota, bet nesumažins nuoseklaus triukšmo. Didelės srovės džemperiams atkreipkite dėmesį į galų vientisumą: tvirtas užspaudimas arba suprojektuotas galo apdorojimas paprastai sukuria didžiausią patikimumo skirtumą.

Kokybės kontrolinis sąrašas prieš perkant

Jei perkatePintas varinis vamzdissvarbiai įrangai norite nuspėjamo laidumo, nuoseklios pynimo geometrijos ir stabilių medžiagų. Peržiūrėdami pavyzdžius arba tiekėjo dokumentus, naudokite šį kontrolinį sąrašą:

• Medžiagos konsistencija:patvirtinkite vario rūšį ir apdaila atitinka jūsų aplinką ir sujungimo metodą.
• Pynės vienodumas:patikrinkite, ar per visą ilgį nėra tarpų, nenuoseklių kirtimų ar netolygaus padengimo.
• Matmenų stabilumas:patikrinkite ID / OD atsipalaidavusiomis ir sumontuotomis sąlygomis, ypač jei yra tempimas.
• Išjungimo patikimumas (jei sumontuotas):patikrinkite užspaudimo simetriją, traukos stiprumo lūkesčius ir galų sandarinimą.
• Pakavimas ir tvarkymas:netinkama pakuotė gali deformuotis pynėms arba užteršti dalį dar nepasiekus jūsų linijos.

Darbas su Dongguan Quande Electronics Co., Ltd.

Pirkdami pintus laidininkus, perkate ne tik varį – perkate pakartojamumą: tą patį pynimo tankį, tą patį prigludimą ir tą patį užbaigimo rezultatą kiekvieną kartą, kai veikia jūsų gamybos linija.Dongguan Quande Electronics Co., Ltd.numatoPintas varinis vamzdispritaikymui pritaikyti sprendimai kai lankstumas, laidumas ir ilgaamžiškumas turi gyventi kartu toje pačioje dalyje.

Jei jau turite brėžinį arba senos dalies numerį, paprastai galite greitai jį paversti aiškia specifikacija. Jei to nepadarysite, vis tiek galima sukurti praktinę specifikaciją iš kelių įvesčių: kur jis sumontuotas, kaip juda, prie ko jungiasi ir kokioje aplinkoje jis gyvena. Dažnai to pakanka, kad susiaurintumėte medžiagą, dydžio diapazoną, ir baigti gydymo galimybes be bandymo ir klaidų pirkimo.

DUK

Kiti žingsniai

Jei jūsų dabartinė sąranka kenčia nuo karščio, vibracijos, įtempto maršruto arba nepatikimo įžeminimo,Pintas varinis vamzdisdažnai yra paprasčiausias atnaujinimas išmatuojamas stabilumo padidėjimas. Greičiausias kelias į teisingą pasirinkimą yra nustatyti diegimo apribojimus (erdvę, judėjimą, temperatūros svyravimus) ir nutraukimo metodą. Iš ten paprastai tampa akivaizdu, kokia medžiaga ir pynimo konstrukcija yra tinkama.
