Kodėl įžeminimo laidas būtinas saugioms elektros sistemoms?

Abstraktus

A Įžeminimo laidasdažnai traktuojamas kaip žymės langelio elementas – kol kas nors negerai: sušnypščia mašinos važiuoklė, atsitiktinai suveikia pertraukiklis, jutiklis nuskaito šiukšles arba viršįtampis ištraukia valdymo plokštę. Šiame straipsnyje paaiškinama, ką iš tikrųjų veikia įžeminimo laidas, kuo jis skiriasi nuo neutralaus kodėl klijavimas yra svarbus ir kokios pasirinkimo bei montavimo detalės dažniausiai sukelia klientų skausmą. Taip pat gausite aiškų, pritaikytą lauke kontrolinį sąrašą, įprastų įžeminimo laidų tipų palyginimo lentelė ir pasikartojančių problemų trikčių šalinimo DUK.

Turinys

• Kas yra įžeminimo laidas ir kokią problemą jis išsprendžia?
• Įžeminimas vs neutralus vs sujungimas: painiava, sukelianti gedimus
• Kliento skausmo taškus sumažina tinkamas įžeminimo laidas
• Įžeminimo laidų tipai ir vieta, kur kiekvienas tinka
• Kaip pasirinkti tinkamą įžeminimo laidą savo projektui
• Geriausia diegimo praktika, neleidžianti perdaryti
• Dažnos klaidos ir greiti pataisymai
• Apžiūros ir priežiūros patarimai
• DUK

Kontūras

1. Apibrėžkite įžeminimo laidą paprasta kalba ir paaiškinkite „gedimo srovės kelią“.
2. Išsiaiškinkite įžeminimą, neutralumą ir sujungimą, kad pašalintumėte tipinius klaidingus įsitikinimus.
3. Nurodykite realaus pasaulio skausmo taškus (šoko riziką, EMI / triukšmą, trikdžius, įrangos pažeidimus) pagal įžeminimo kokybę.
4. Palyginkite tvirtus, suvytusius, pintus ir skardinius variantus su įprastomis programomis.
5. Atrankos kontrolinis sąrašas: dydis, lankstumas, aplinka, nutraukimai ir atitikties svarstymai.
6. Montavimo žingsniai ir darbo detalės, lemiančios patikimumą.
7. Trikčių šalinimas: įžeminimo kilpos, pertraukiamas tęstinumas, korozija ir vibracijos gedimai.
8. Techninės priežiūros ir dokumentavimo praktika ilgalaikei saugai užtikrinti.

Kas yra įžeminimo laidas ir kokią problemą jis išsprendžia?

Jos esmė, aĮžeminimo laidasyra specialus laidininkas, jungiantis atviras metalines dalis (pvz., įrangos korpusus, variklių rėmus, valdymo pultus, kabelių lovelius ir kanalą) į įžeminimo sistemą. Svarbiausias darbas nėra „dingti elektrai“. Darbas yra suteikti amaža varža, nuspėjamas keliasgedimo srovei, kad apsauginiai įtaisai (saugikliai, pertraukikliai, RCD/RCBO apsauga, jei naudojami) galėtų veikti greitai.

Pagalvokite apie įžeminimo laidą kaip avarinį pavojingos srovės išėjimo kelią. Sugedus izoliacijai arba įtampingam laidininkui palietus metalinę važiuoklę, gedimo srovė nori tekėti. Jei gedimo srovė turi gerą kelią per tinkamai sumontuotą įžeminimo laidą, apsauginis įtaisas gali aptikti neįprastą būklę ir greitai atjunkite maitinimą. Jei kelias prastas (laisvas jungtis, korozija, per mažas laidas, nudažytas kontaktinis paviršius), srovė gali „nutekėti“ nenumatytais keliais. įskaitant jus, guolius, signalų ekranus ar jautrią elektroniką.

Įžeminimas vs neutralus vs sujungimas: painiava, sukelianti gedimus

Daugelis projekto problemų kyla dėl trijų skirtingų idėjų sumaišymo:

• Neutralusyra srovę nešantis grįžtamasis laidininkas normaliai veikiant (daugelyje kintamosios srovės sistemų). Tai nėra tas pats, kas įrangos žemė.
• Įžeminimas (įžeminimas)yra jungtis prie įžeminimo elektrodų ir įžeminimo tinklo, naudojamo saugai ir atskaitos potencialui užtikrinti.
• Klijavimasyra tyčinis metalinių dalių sujungimas, todėl jos turi tą patį elektros potencialą ir patikimai pašalina gedimus.

Praktinis išsinešimas: jūsųĮžeminimo laidaspaprastai yra sujungimo dalis, skirta įrangos saugai, ir ji turi būti nuolatinė, mechaniškai patikima, ir elektriškai mažo pasipriešinimo. Jei neutralus ir įžeminimas yra sujungti netinkamoje vietoje (arba keliose vietose), galite sukurti cirkuliuojančias sroves, triukšmo problemos ir nenuspėjamas užkliuvimas.

Kliento skausmo taškus sumažina tinkamas įžeminimo laidas

Kai klientai skundžiasi „atsitiktinėmis“ elektros problemomis, įžeminimas dažnai yra tyli pagrindinė priežastis. Štai skausmo taškai, kuriuos teisingai suprojektavo ir įdiegtaĮžeminimo laidaspadeda sumažinti:

• Šoko rizika ir saugos incidentai:gerai sujungta važiuoklė gedimo sąlygomis išlieka šalia žemės potencialo.
• Triukšmingas užkliuvimas:prastos jungtys gali sukelti pertrūkių gedimų, ypač dėl vibracijos ar drėgmės, signalų.
• EMI / triukšmas signaluose:jutikliai, PLC įėjimai ir ryšio linijos gali veikti netvarkingai, kai įžeminimo nuoroda yra nestabili.
• Žala dėl viršįtampių ir žaibo tranzitų:tvirtas įžeminimo tinklas padeda valdyti trumpalaikius energijos kelius.
• Guolių ir variklio problemos:klaidžiojančios srovės gali rasti kelią per guolius, kai sujungimas yra silpnas arba nenuoseklus.
• Brangus pertvarkymas:įžeminimo klaidos retai matomos iki paleidimo, kai kiekviena valanda yra brangi.

Gera įžeminimo laido strategija „paslaptingą prastovą“ paverčia nuspėjamu našumu. To pirkėjai galiausiai nori: mažiau skambučių, švaresnių duomenų ir saugesnė įranga, kuri be dramos praeina patikrinimą.

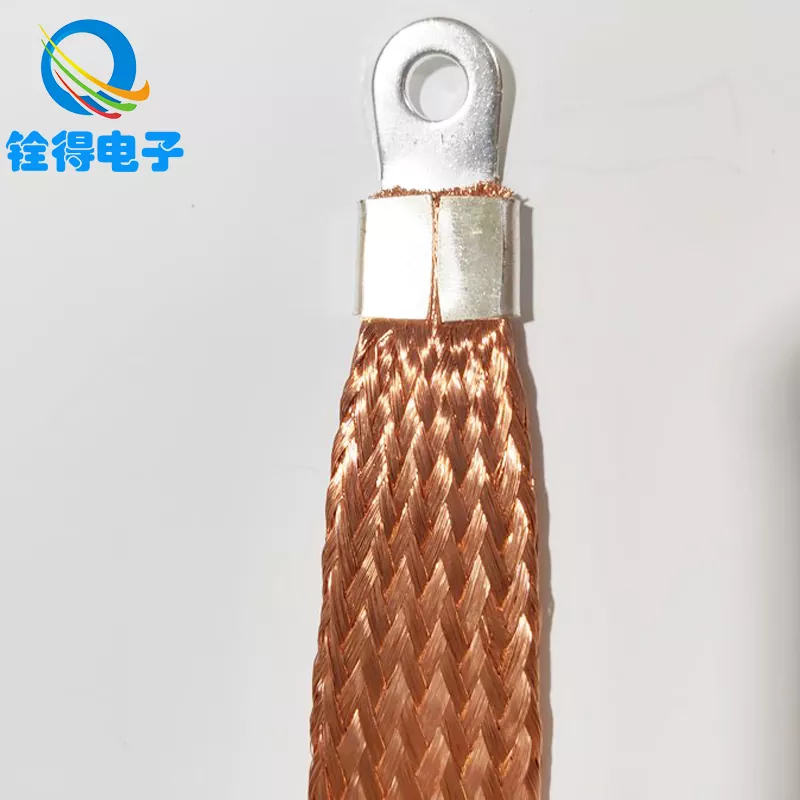

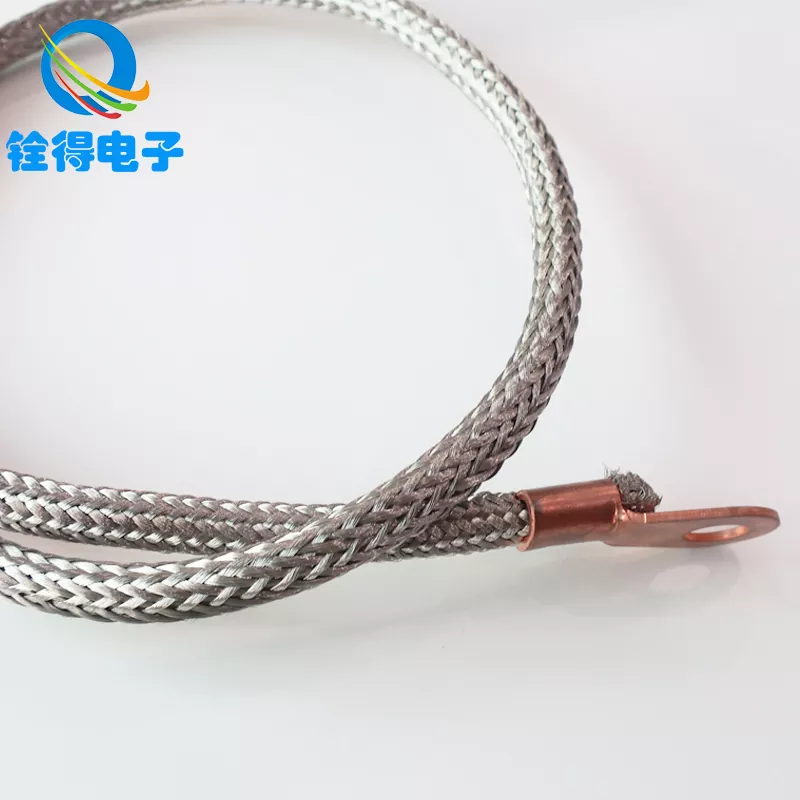

Įžeminimo laidų tipai ir vieta, kur kiekvienas tinka

Ne kiekvienasĮžeminimo laidasyra tas pats. „Geriausias“ pasirinkimas priklauso nuo judėjimo, vibracijos, aplinkos ir nutraukimo būdo.

Jei jūsų programa apima duris, nuimamus dangčius arba vibraciją (galvokite apie generatorius, EV įkroviklius, CNC mašinas, liftus ir metalines spinteles, kurios atidaromos / uždaromos kasdien), pinti variantai gali žymiai sumažinti su nuovargiu susijusius gedimus.

Kaip pasirinkti tinkamą įžeminimo laidą savo projektui

Renkantis aĮžeminimo laidasyra mažiau apie "storesnis visada geriau" ir daugiau apie patikimą saugos reikalavimų laikymąsi realiomis aikštelės sąlygomis. Naudokite šį kontrolinį sąrašą, kad išvengtumėte klasikinio pirkėjo apgailestavimo:

• Elektrinė talpa:Nustatykite laidininko dydį pagal taikomą kodą / standartą ir prieš srovę esantį apsauginį įtaisą. Įžeminimo kelias turi saugiai tekėti gedimo srovę pakankamai ilgai, kad apsauga veiktų.
• Mechaninė aplinka:Jei jis juda, lenkiasi ar vibruoja, pirmenybę teikite lankstumui (suvytam ar supintam) ir įtempimo mažinimui.
• Korozijos poveikis:Drėgmė, druskos purškimas, chemikalai ir lauko įrengimai dažnai naudingi dėl alavuoto vario ir apsaugotų galų.
• Nutraukimo būdas:Suderinkite vielos tipą su antgaliais, antgaliais, užspaudimo įrankiais ir sukimo momento specifikacijomis. Puikus laidas sugenda, jei galas yra aplaistytas.
• Maršruto apribojimai:Venkite aštrių kraštų ir suspaudimo taškų. Suplanuokite aptarnavimo kilpas, kuriose atidaromos plokštės.
• Nuoseklumas ir dokumentacija:Standartizuokite dalių numerius ir montavimo pastabas visose konstrukcijose, kad techninės priežiūros komandos neatspėtų.

Čia gali padėti specializuotas gamintojas.Dongguan Quande Electronics Co., Ltd. palaiko įžeminimo laidininkų sprendimus, naudojamus pramonėje ir elektros reikmėms, įskaitant lanksčias pintas parinktis, kai svarbus judėjimas ir patikimumas. Pirkėjams laimėjimas mažina kintamumą: nuoseklus konstrukcija ir nuspėjamas valdymas surinkimo metu reiškia mažiau netikėtumų pradedant eksploatuoti.

Geriausia diegimo praktika, neleidžianti perdaryti

Daugumą įžeminimo gedimų sukelia ne pats laidininkas – jie atsiranda dėl darbo. Štai praktikoje patikrintas metodas, kuris palaiko aĮžeminimo laidaspatikimas daugelį metų:

Vienas paprastas įprotis, kuris apsaugo nuo galvos skausmo: tvarkykite įžeminimo taškus kaip svarbius saugos komponentus, o ne „papildomus varžtus“. Pažymėkite juos, apžiūrėkite ir laikykite prieinamus.

Dažnos klaidos ir greiti pataisymai

Čia pateikiami pakartotiniai pažeidėjai, kurie sukelia daugiausia klientų nusiskundimų, taip pat greičiausi taisomieji veiksmai:

• Įžeminimas ant dažyto metalo:nuvalykite dažus ant auselių srities ir naudokite tinkamą klijavimo įrangą.
• Per mažo dydžio laidininkas „nes neteikia srovės“:dydis gedimo sąlygoms, o ne normaliam veikimui.
• Tvirtos vielos naudojimas judančioms durims:perjunkite į suvytą arba pintą įžeminimo laidą su įtempimo sumažinimu.
• Atsilaisvinusios tvirtinimo detalės po vibracijos:taikykite tinkamą sukimo momento praktiką, jei reikia, užfiksuokite įrangą ir pakartotinai patikrinkite sukimo momentą po įdegimo.
• Netvarkingas maršrutas šalia aštrių kraštų:pridėti krašto apsaugą, įvores ir spaustukus; fiziškai apsaugoti žemės kelią.
• Keli įžeminimo / neutralūs ryšiai ten, kur jų neturėtų būti:peržiūrėkite sistemos schemą ir pataisykite sujungimo taškus pagal savo standartą ir vietos taisykles.

Apžiūros ir priežiūros patarimai

A Įžeminimo laidasyra tiek patikimas, kiek yra silpniausia jo jungtis. Įtraukite šiuos patikrinimus į įprastinę priežiūrą, ypač esant stipriai vibracijai arba lauko instaliacijos:

• Vizuali apžiūra:ieškokite spalvos pakitimų, susidėvėjusių pynimų, korozijos aplink auselių ir atsilaisvinusių spaustukų.
• Mechaninis patikrinimas:švelniai patikrinkite judėjimą gnybtuose; viskas, kas svyruoja, yra ateities nesėkmė.
• Nepertraukiamumo patikros vietoje:patikrinkite mažą pasipriešinimą nuo važiuoklės / durų iki įžeminimo strypo planuojamų išjungimų metu.
• Ekologinis sandarinimas:drėgnose arba korozinėse vietose pagerinkite sandarumą ir apsvarstykite korozijai atsparias medžiagas ir apsauginius dangčius.
• Dokumentacija:įrašyti įžeminimo testo rezultatus ir bet kokius pakeitimus – ateityje trikčių šalinimas taps žymiai greitesnis.

DUK

Kl.: Ar galiu naudoti bet kokį laidą kaip įžeminimo laidą, jei jis „jungiasi prie metalo“?
A:Jis turi būti tinkamas taikymui ir tinkamo dydžio gedimų srovėms pagal jūsų taikomą kodą / standartą. Be to, užbaigimo būdas ir kontaktinio paviršiaus paruošimas yra tokie pat svarbūs kaip ir pats laidininkas.

K: Kodėl matau triukšmą arba nestabilius jutiklio rodmenis, net kai prijungtas įžeminimo laidas?
A:Dažniausios priežastys yra laisvi sujungimo taškai, prastas maršrutas šalia stiprios srovės kabelių, keli sujungimo taškai, sukuriantys cirkuliuojančią srovę, arba silpnas atskaitos taškas tarp plokščių. Pagerinkite sujungimo vientisumą, atskirkite jautrius signalų maršrutus nuo maitinimo linijų ir peržiūrėkite, kur atsiranda jungčių.

K: Kada turėčiau apsvarstyti pintą įžeminimo laidą?
A:Kai yra judėjimas arba vibracija – durys, šarnyriniai dangčiai, mašinos apsaugos, lanksčios jungtys ar bet kuri vieta, kur ilgainiui pavargsta tvirtas laidininkas. Pinti variantai dažnai pasirenkami siekiant sumažinti nenutrūkstamo tęstinumo gedimus.

K: Ar storesnis įžeminimo laidas visada reiškia geresnę apsaugą?
A:Ne automatiškai. Tikslas – mažos varžos gedimo kelias, atitinkantis apsauginį įtaisą ir montavimo taisykles. Per didelis dydis gali sukelti maršruto / nutraukimo problemų, jei antgaliai ir aparatinė įranga nesutampa. „Tinkamo dydžio + teisingai sumontuotas“ lenkia „labai storas + prastai baigtas“.

Kl.: Kodėl paleidžiant suveikia pertraukiklis arba RCD / RCBO, nors nieko nėra „negerai“?
A:Paleidimo pereinamieji įvykiai, nuotėkio srovės iš filtrų / VFD, drėgmė arba nestabilus sujungimas gali sukelti trikdžių. Patikrinkite įžeminimo tęstinumą, izoliacijos būklę, patvirtinkite tinkamą apsauginio įtaiso tipą ir peržiūrėkite įžeminimo / sujungimo išdėstymą, ar nėra nenumatytų lygiagrečių takų.

Kl .: koks yra greičiausias būdas patvirtinti, kad įžeminimo laido ryšys atlieka savo darbą?
A:Atlikite įrangos važiuoklės (ir bet kokių durų / apsaugų) ir pagrindinio įžeminimo strypo tęstinumo testą, tada patikrinkite, ar galai yra sandarūs ir pritvirtinti prie švaraus metalo. Užregistruokite rezultatą, kad laikui bėgant būtų lengva pastebėti pokyčius.

Galutinis išsinešimas

A Įžeminimo laidasyra ne tik saugos formalumas – tai našumo komponentas. Sumažina smūgio riziką, pagerina sistemos stabilumą, apsaugo elektroniką, ir taupo laiką pradedant eksploatuoti, nes išvengiama „vaiduokliškų gedimų“, kurie švaisto dienas. Jei įžeminimą traktuojate kaip suprojektuotą sistemą (ne pasekmes), Jūs gaunate saugesnius įrenginius ir ramesnes priežiūros komandas.

Jei nurodote įžeminimo laidus plokštėms, įrangos korpusams arba lanksčioms sujungimo vietoms,Dongguan Quande Electronics Co., Ltd.gali padėti suderinti laidininko stilių su realiomis darbo sąlygomis. Pasiruošę sumažinti pakartotinį darbą ir padidinti patikimumą?Susisiekite su mumissu jūsų paraiškos informacija, ir mes padėsime išsirinkti įžeminimo sprendimą, atitinkantį jūsų aplinką, judėjimo poreikius ir montavimo darbų eigą.
