Kaip vario suvyta viela pagerina maitinimo ir valdymo kabelių patikimumą?

Anotacija

Tinkamo laidininko pasirinkimas yra vienas iš tų sprendimų, kuris atrodo paprastas tol, kol projektas pradeda žlugti realiame pasaulyje: perkaitimas sandariame vamzdyje, nutrūkusios gijos galuose, nestabilūs rodmenys valdymo grandinėse arba prastovos dėl vibracijos nuovargio.Vario suvyta viela dažnai pasirenkamas siekiant išvengti būtent šių problemų – subalansuojant laidumą, lankstumą ir mechaninį patvarumą. Šiame straipsnyje apžvelgsiu dažniausiai pasitaikančius pirkėjų skausmus (įtampos kritimą, lenkimo spindulį, galų kokybę, korozijos riziką, tikrinimo standartus ir tiekėjo nuoseklumą) ir parodysiu, kaip nurodyti tinkamą gijos konstrukciją, dydį ir paviršiaus apdailą jūsų programai. Taip pat rasite praktinius kontrolinius sąrašus, palyginimo lenteles ir aiškią DUK skiltį, kad galėtumėte pereiti nuo „manome, kad tai gerai“ prie „žinome, kad tai pasitvirtins“.

Turinys

• Straipsnio metmenys
• Kliento skausmo taškai tai išsprendžia
• Kas yra vario suvyta viela
• Kai suvyta muša solidžiai
• Kaip tai nurodyti be spėlionių
• Palyginimo lentelė
• Nutraukimo ir montavimo patarimai
• Kokybės patikros pirkėjai turėtų paprašyti
• Bendrosios programos
• Nuolatinio tiekėjo pasirinkimas
• DUK
• Išvada

Straipsnio metmenys

• ApibrėžkiteVario suvyta vielair problemų, kurių ji skirta užkirsti kelią
• Nurodykite tikrus pirkėjo skausmo taškus ir laidininko pasirinkimus
• Paaiškinkite sruogų konstrukciją, dydį ir paviršiaus parinktis (plikas ar alavuotas)
• Pateikite praktinių specifikacijų kontrolinį sąrašą
• Parodykite palyginimo lentelę, kad kompromisai būtų akivaizdūs
• Draudimo nutraukimas, patikrinimas ir tiekėjo patikrinimas
• Atsakykite į klausimus, kuriuos dažniausiai užduoda pirkimo komandos ir inžinieriai

Kliento skausmo taškai tai išsprendžia

Dauguma skundų, kuriuos girdžiu dėl dirigentų, iš tikrųjų nėra susiję su metalu – jie susiję su tuo, ko dirigentui nepavyko išgyventi. Štai problemosVario suvyta vieladažniausiai pasirenkamas siekiant sumažinti:

• Įtrūkimai arba lūžimai galuose:pasikartojantis lenkimas, vibracija ar griežtas maršrutas gali nuvarginti kietus laidininkus.
• Karštosios vietos ir perkaitimas:per mažo dydžio laidininkai arba prastos išvados sukuria šilumą ten, kur to mažiausiai norisi.
• Įtampos kritimas ir nestabilus veikimas:ilgas kabelio eiga arba didelės srovės apkrovos baudžia už nepakankamai nurodytą laidą.
• Korozijos sukelti gedimai:drėgmė, druskingas oras ir cheminis poveikis gali pažeisti laidininkus ir jungtis.
• Nenuoseklios tiekėjų partijos:vijų skaičius, skersmens tolerancija ir paviršiaus būklė gali skirtis, jei proceso valdymas yra silpnas.
• Lėtas montavimas ir pertvarkymas:kabeliai, kurie kovoja su jumis maršruto ir nutraukimo metu, kainuoja laiko ir darbo.

Kas yra vario suvyta viela

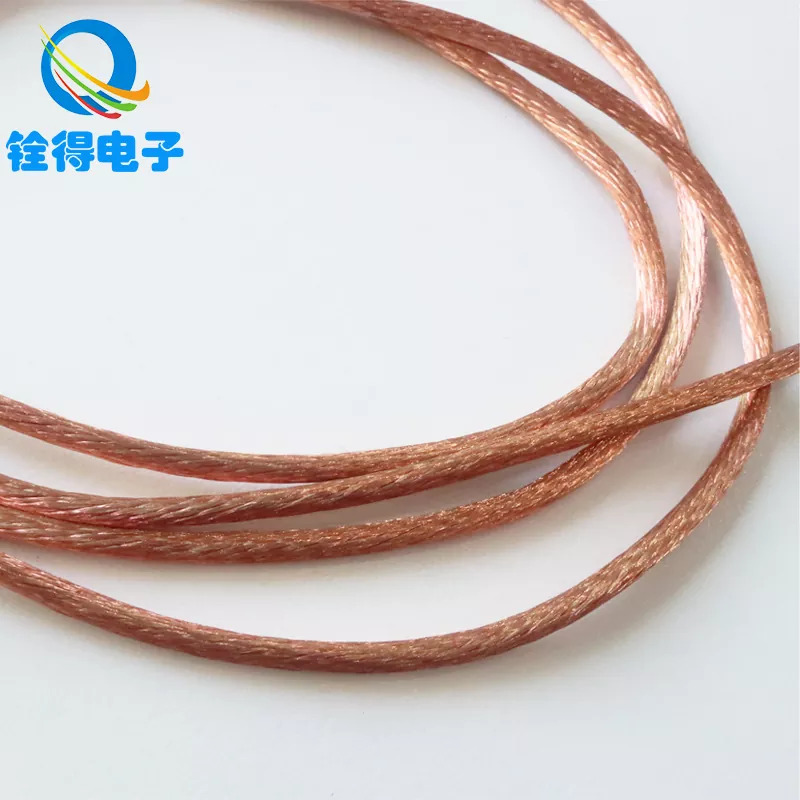

Vario suvyta vielayra laidininkas, pagamintas sukant kelis mažesnius vario siūlus (sruogas) į vieną tam tikro skerspjūvio ploto laidininką. Vietoj vieno standaus metalo gabalo gausite pluoštą, kuris dalijasi mechaniniu įtempimu daugelyje gijų. Ši konstrukcija yra svarbi, nes dauguma realių įrenginių yra susiję su judėjimu – variklių vibracija, diržų lankstymu, griežtais valdymo skydelių posūkiais arba pakartotiniu spintelių durų atidarymu ir uždarymu.

„Suvyta“ dalis nėra tik komforto ypatybė – tai patikimumo ypatybė. Daugiau sruogų (ir mažesnis atskirų sruogų skersmuo) paprastai reiškia geresnį lankstumą, o tai paprastai reiškia mažesnį nuovargį įtempimo vietose. Svarbiausia, kad lankstumas turi būti suderintas su tinkamais nutraukimo būdais, kitaip galite prarasti naudą ten, kur jums jos labiausiai reikia.

Kai suvyta muša solidžiai

Jei jūsų įrenginys yra visiškai statinis, su dideliu lenkimo spinduliu ir minimalia vibracija, tvirti laidininkai gali būti visiškai priimtini. Tačiau įstrigę laidininkai dažnai laimi bet kurioje iš šių situacijų:

• Vibracija:varikliai, kompresoriai, siurbliai, ventiliatoriai, konvejeriai ir mobilioji įranga.
• Dažnas judėjimas:durų kilpos, robotų rankos, tempimo grandinės, rankiniai įrankiai, nešiojamieji generatoriai.
• Sudėtingas maršrutas:sandarios plokštės, kabelių loveliai su daugybe krypties keitimų, kompaktiški įrenginiai.
• Didelio tankio pakinktai:kur montuotojams reikalingas greitis ir nuspėjamas valdymas.
• Priežiūros ciklai:bet kokia aplinka, kurioje techninės priežiūros metu pažeidžiami kabeliai.

Praktiškas įrėminimo būdas: jei galite įsivaizduoti, kad kabelis sumušamas, traukiamas, lankstomas ar net šiek tiek vibruoja – pasirinkiteVario suvyta vielair tada teisingai nutraukti.

Kaip tai nurodyti be spėlionių

Daugelis pirkimo užsakymų žlunga, nes juose nurodoma „vario pluoštas“, neapibrėžiant dalių, kurios lemia našumą. Štai švarus kontrolinis sąrašas, kurį galite perduoti inžinieriams, pirkimams arba kabelių surinkimo partneriui:

• Laidininko dydis:AWG arba mm², pasirenkama pagal srovės apkrovą, leistiną įtampos kritimą ir temperatūros kilimą.
• Sruogų konstrukcija:vijų skaičius ir atskiros sruogos skersmuo (nuo to priklauso lankstumas).

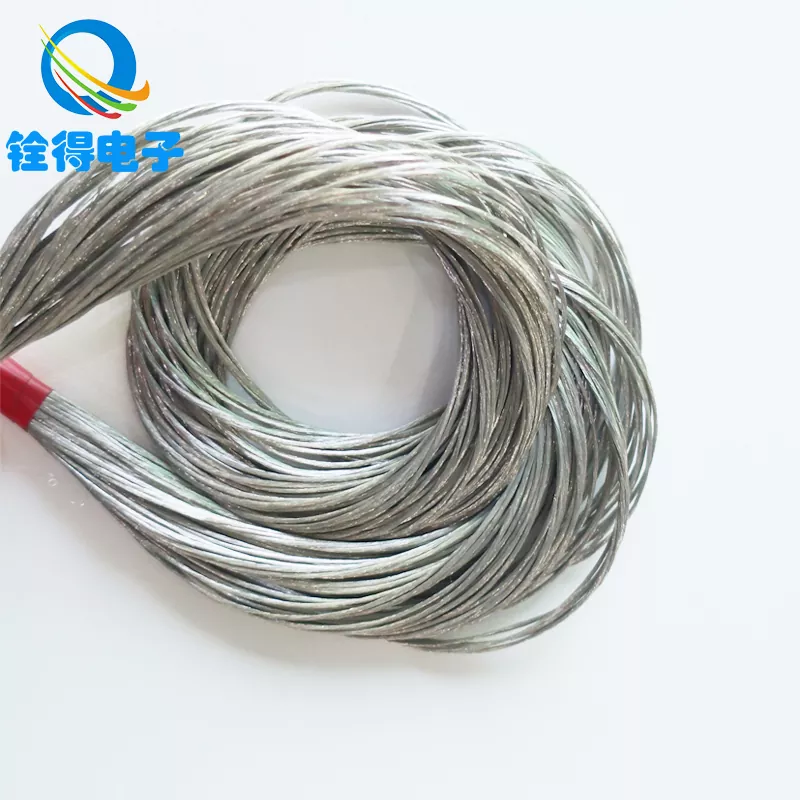

• Paviršiaus apdaila:plikas varis arba alavuotas varis (dažnai pasirenkamas dėl atsparumo korozijai ir litavimo).
• Atkaitinta būklė:minkštesnis varis pagerina lankstumą; kietesnis varis gali atsispirti deformacijai, bet mažiau lankstosi.
• Veikimo aplinka:drėgmė, druska, chemikalai, temperatūros diapazonas ir numatomas vibracijos lygis.
• Nutraukimo būdas:gofravimas, litavimas, įvorė, antgalis arba varžtinis spaustukas – kiekvienas teikia pirmenybę tam tikriems gijų stiliams.
• Atitikties reikalavimai:jei jūsų pramonė reikalauja konkrečių standartų, nurodykite juos PO.
• Pakavimas ir tvarkymas:ritės dydis, pjūvio ilgio tolerancija, ženklinimas ir partijos atsekamumas.

Viena svarbi pirkėjo realybė: jei neapibrėžiate suvyniojimo konstrukcijos, galite gauti laidą, kuris techniškai atitinka dydį, tačiau montavimo metu elgsis labai skirtingai.

Palyginimo lentelė

Naudokite šią lentelę, kad greitai suderintumėte laidininko pasirinkimą su rizika, aplinka ir montavimo elgesiu:

Nutraukimo ir montavimo patarimai

Daugelis „laidų kokybės“ skundų iš tikrųjų yra užmaskuotos nutraukimo problemos. Suvytieji laidininkai gali pranokti kietus laidininkus, tačiau tik tuo atveju, jei apsaugote sruogas nuimdami ir nutraukdami.

• Naudokite tinkamą nuėmimo priemonę:venkite įtrūkusių sruogų – vibracijos metu įtrūkimai pradeda įtrūkti.
• Užkirsti kelią sruogų slinkimui:Jei įlipate į varžto spaustuką, antgaliai gali žymiai pagerinti nuoseklumą.
• Suspausti teisingai:suderinkite antgalius pagal laidininko dydį ir sujungimo tipą; jei įmanoma, patikrinkite suspaudimo aukštį / formą.
• Atsižvelkite į lenkimo spindulį:griežti posūkiai šalia galų sukelia nuolatinį stresą; maršrutas su švelniais perėjimais.
• Kontroliuoti šilumą:perkaitimas pagreitina izoliacijos senėjimą ir padidina atsparumą jungtyse.
• Etiketė ir sekimas:ypač valdymo laidams – netinkami laidai gali atrodyti kaip elektros „triukšmo“ problemos.

Jei statote diržus, apsvarstykite, kur vyksta judėjimas, ir atitinkamai pasirinkite sruogų konstrukciją. EsmėVario suvyta vielayra išgyventi mechaninę tikrovę, o ne teorinius brėžinius.

Kokybės patikros pirkėjai turėtų paprašyti

Jei kada nors gavote partiją, kuri „atrodo gerai“, tačiau surinkimo metu elgiasi kitaip, jau žinote, kodėl svarbu nuoseklumas. Čia pateikiami praktiniai patikrinimai, kurių galima paprašyti ir kuriuos galima patikrinti:

• Laidininko skersmuo ir tolerancija:patvirtina, kad laidininkas atitinka gnybtų ir izoliacijos sistemų dydžio lūkesčius.
• Sruogų skaičius ir sruogų skersmuo:apsaugo jūsų lankstumo ir nutraukimo našumo prielaidas.
• Paviršiaus būklė:švarus, vienodas paviršius sumažina kontaktinį pasipriešinimą ir pagerina litavimo patikimumą.
• Tęstinumo ir atsparumo atranka:anksti pagauna proceso dreifus.
• Partijos atsekamumas:suteikia jums atskaitomybę, jei problema iškyla po kelių mėnesių.

Daugeliui pirkėjų tikslas yra ne per daug išbandyti, o užkirsti kelią perdarymui. Mažas patikrinimasVario suvyta vielavėliau gali sutaupyti kelių dienų trikčių šalinimo.

Bendrosios programos

Taikymo sritis yra plati, tačiau pasirinkimo logika paprastai yra ta pati: atitinka esamus poreikius ir mechaninį įtempį. Įprasti naudojimo atvejai apima:

• Maitinimo paskirstymas:skirstomieji įrenginiai, skydai, magistralės jungtys (su tinkamais antgaliais), inverteriai, UPS sistemos.
• Varikliai ir transformatoriai:apvijos ir laidai, kur vibracija ir šiluma yra tikri veiksniai.
• Valdymo ir signalo laidai:automatikos spintos, PLC laidai, jutikliai (ypač ten, kur maršrutas yra sandarus).
• Laidų ir kabelių rinkiniai:prietaisai, medicinos įranga, apšvietimas ir buitinė elektronika.
• Lauke arba drėgnoje aplinkoje:įranga, kuriai naudingi alavuoti laidai ir stabilūs galai.

Nuolatinio tiekėjo pasirinkimas

Be specifikacijų, didžiausia paslėpta rizika yra tiekėjo nenuoseklumas: viela, kurios dydis atitinka popierių, bet skiriasi suvyniojimas, paviršius arba atkaitinimas nuo partijos iki partijos, gali tyliai sabotuoti surinkimo našumą. Jei atitinkate pardavėjo reikalavimusVario suvyta viela, paprašykite įrodymų apie stabilią gamybos kontrolę, aiškius partijų įrašus ir pakartojamą tikrinimo tvarką.

Dongguan Quande Electronics Co., Ltd. tiekia varinius suvytusius laidininkus, sukurtus praktiniams gamybos poreikiams – stabilioms sruogų konstrukcijoms, kontroliuojamoms apdailoms ir dokumentacijai, kuri padeda pirkėjams sumažinti pertvarkymą ir pagreitinti patvirtinimus. Kai ieškote ilgalaikės gamybos, toks nuoseklumas yra svarbus tiek pat, kiek kaina.

• Prašyti pavyzdžio patvirtinimo:patvirtinkite pašalinimo / nutraukimo elgesį savo procese.
• Užrakinti konstrukciją:apibrėžkite gijų skaičių / skersmenį, kad pakeitimai nepakeistų našumo.
• Patvirtinkite pakuotę:Tinkamas ritės sukimas sumažina susilenkimus ir įrengimo pažeidimus.
• Susitarkite dėl atsekamumo:įsitikinkite, kad partijos ID yra prasmingi ir išsaugoti.

DUK

K:IsVario suvyta vielavisada geriau nei kietas varis?
A:Ne visada. Jei laidai yra visiškai statiški ir norite maksimalaus standumo tam tikriems įrenginiams, kieta medžiaga gali gerai veikti. Suvyta paprastai pasirenkama tada, kai svarbus lankstumas, atsparumas vibracijai ar lengvesnis maršruto parinkimas.

K:Ar didesnis gijų skaičius automatiškai reiškia aukštesnę kokybę?
A:Paprastai tai reiškia didesnį lankstumą, kuris gali pagerinti nuovargio naudojimo laiką judant ar vibruojant. Tačiau jis turi būti suporuotas su tinkamais uždarymo būdais (dažnai su antgaliais arba tinkamais užspaudimo antgaliais), kad būtų išvengta sruogų išsiskirstymo ir nenuoseklaus kontakto.

K:Kada vietoj pliko vario rinktis alavuotą varį?
A:Rinkitės alavuotą varį, kai didesnė korozijos rizika (drėgmė, jūros oras, cheminių medžiagų poveikis) arba kai svarbus litavimo stabilumas. Plikas varis dažnai naudojamas kontroliuojamose patalpose, kur pirmenybė teikiama kainai ir maksimaliam laidumui.

K:Kas sukelia perkaitimą, jei vielos dydis atrodo tinkamas?
A:Dažniausios kaltės yra sujungimo problemos (atsirišę varžtai, prastas suspaudimas, gijų pažeidimai) ir maršruto problemos (surinkti kabeliai sulaiko šilumą). Laido dydis padeda, tačiau jungtys ir montavimo praktika dažnai lemia realų temperatūros kilimą.

K:Ką turėčiau nurodyti pirkimo užsakyme, kad negaučiau „neteisingo“ suvyto laido?
A:Nurodykite laidininko dydį (AWG arba mm²), sruogų konstrukciją (sruogų skaičių ir gijų skersmenį), paviršiaus apdailą (pliką arba skarduotą) ir bet kokius aplinkos ar užbaigimo apribojimus. Jei rašote tik „vario pluoštas“, rizikuojate variacija, kuri pakeis surinkimo elgesį.

Išvada

Patikimos elektros sistemos nesugenda skaičiuoklėse – jos sugenda įtempimo vietose: siauruose posūkiuose, vibruojančiose plokštėse, drėgnose gaubtuose ir skubotuose galuose.Vario suvyta vielayra populiarus, nes yra skirtas tiems įtempių taškams, derinant stiprų laidumą ir mechaninį atsparumą. Jei apibrėžiate sruogų konstrukciją, pasirenkate aplinkai tinkamą paviršiaus apdailą ir tinkamai ją užbaigiate, žymiai sumažinsite perdirbimo ir prastovų laiką.

Jei vertinate parinktis arba norite padėti suderinti sudėtingą konstrukciją su jūsų programa, susisiekite suDongguan Quande Electronics Co., Ltd.ir bendrinkite savo srovę, įtampą, maršruto apribojimus ir informaciją apie aplinkąsusisiekite su mumispaprašyti pavyzdžių arba pritaikytos rekomendacijos kitam projektui.
